«СёмоВар» - варивольт/вариватт для мода «SvoёMesto»

[Nivel]

meren64,
под 14500 мысли есть. Будем разрабатывать. Самая большая проблема на таких маленьких платах с индикацией. Семисегментников под такой размер не найти, а отдельными светодиодами получается нехорошо и интуитивно не понятно. Но, есть мысль и мы ее думаем.
Насчет изготовления целого мода: у меня с платой то только голова кругом идет. Миллион моментов под контролем держать надо. Изготавливать целый мод у меня нет ни знаний, ни производственной базы, ни средств.

[John Smith]

Уже работаем. Только не USB. Другой интерфейс. Но все пока находится в стадии творческого бреда. Получается круто, но дорого.

Простой последовательный? Тогда нужен будет кабель умный.

Кстати, вы про Pulse хвалёный не думали? Мне одно время казалось, что выключаемый режим .5-секундного прогрева спирали вполнакла многим любителям толстого нихрома может помочь экономить батарейки.

[John Smith]

meren64,
под 14500 мысли есть. Будем разрабатывать. Самая большая проблема на таких маленьких платах с индикацией.

ЖК?

А если честно, не нужна там индикация. Сейчас у вас будет много опытных данных по оптимальным режимам, 2-3 положения мощности на такой версии хватит за глаза, и вот оно может пойти в массы.

[Nivel]

Кстати, вы про Pulse хвалёный не думали?

Свое отношение к этой "гениальной" вещи я уже пространно изложил вот здесь http://www.ecigtalk.ru/forum/f16/t2196-p80.html Там обсуждение начиная с поста 1595.

[Haunted Echoes]

А почему именно ваты прописали, а индикацию тока нельзя было выполнить. Даже писали где то в форуме, что хорошее парение поисходит от 2 до 2,5 А, вроде измерение ваттами мало применяют в технике измерений (зарядка аккумуляторов и др.)

[denis70]

ЖК?

А если честно, не нужна там индикация. Сейчас у вас будет много опытных данных по оптимальным режимам, 2-3 положения мощности на такой версии хватит за глаза, и вот оно может пойти в массы.

Поддерживаю! Конкурировать с Провари по качеству исполнения корпуса, врядли удасться, тем более, что цена, как я понял, будет сопоставима... А вот если бы удалось сконструировать малюсенький варивольтный стаканчик, лучше даже не на 14500, а на 18350, то это было бы здОрово! Причем, я бы тоже, за каждый сантиметр сэкономленных габаритов не задумываясь пожертвовал бы массой ненужных функций, индикаций, омметром и т.п.
Спасибо за Ваши разработки и очень надеюсь, что кто нибудь в обозримом будущем, всё же создаст суперкомпактный варивольт или, хотя бы стабилизатор напряжения на 4.0 вольта.

Sent from my HTC Incredible S using Tapatalk

[svoemesto]

Только что вернулся с еженедельной Московской микровстречи.
Вот фото присутствовавших на встрече варивольтов, можно оценить размеры:


Слева направо:
Варя с крышкой под 18650 + RS-дрипка (ArDark)
Варя со стандартной крышкой + AZot (mrFatCat)
Сёма со стаканом под 18650 + Самовар + СёмаБак с "Ураганом" (svoemesto)
Варя с крышкой под 18650 + СёмаБак с "Ураганом" (Дима И)
Варя с крышкой под 18650 + СёмаБак с "Ураганом" (AVK)
Варя со стандартной крышкой + СёмаБак с "Ураганом" (Annushka)
Варя с крышкой под 18650 + Буля (dark_cham)
(на заднем плане Дима И)

[gendos.06]

6 к одному, тяжело будет пробиваться "Самовару" но только за одно то, что и у нас в стране появился достойный конкурент, респект Вам и уважение.

[svoemesto]

Плата электроники варивольта-вариватта
Устройство предназначено для применения в батарейных модах электронных сигарет для обеспечения стабильности и максимального раскрытия вкуса и количества пара согласно личных предпочтений пользователя и используемых атомайзеров.

Характеристики устройства:
*Напряжение питания – 3,2В-4,2В (один Li-аккумулятор).
*Диапазон выходного напряжения – 3,0В-6,0В.
*Максимальная поддерживаемая мощность – 15Вт.
*Минималное поддерживаемое сопротивление атомайзера – 1,0 Ом
*КПД – не ниже 83%.
*Индикация – двухразрядный семисегментный индикатор, внешний светодиод.
*Управление – одна внешняя кнопка.
*Режим стабилизации напряжения – Да, выбирается в меню пользователем.
*Шаг выбора напряжения – 0,1 В.
*Режим стабилизации мощности – Да, выбирается в меню пользователем.
*Шаг выбора мощности – 0,2 Вт в диапазоне 3,0-10,0 Вт и 0,5 Вт в диапазоне 10,0-15,0 Вт
*Защита от несанкционированного включения – Да, включение/выключение тремя короткими нажатиями.
*Индикация разряда батареи – Да, четыре градации состояния батареи.
*Возможность отключения внешнего светодиода – Да, в меню.
*Возможность изменения яркости основного дисплея – Да, в меню, пять градаций.
*Таймер наработки режима нагрева – Да, накопительно до 99ч.59мин., обнуление таймера из меню.
*Омметр – Да, в меню.
*Ограничение времени нагрева при постоянном нажатии на кнопку в рабочем режиме – Да, нагрев 15 сек., пауза 3 сек.
*Защита от перегрева силовых элементов – Да, 60гр.С, с индикацией.
*Защита от короткого замыкания по выходу – Да, с индикацией.
*Блокировка работы при обрыве нагревателя атомайзера – Да, с индикацией
*Блокировка работы при невозможности поддержания установленного напряжения или мощности – Да, с индикацией
*защита от переполюсовки по питанию – Опционально, с индикацией срабатывания защиты дополнительным светодиодом на плате.

Описание алгоритма работы:
Устройство управляется внешней кнопкой (в комплект не входит). Управление заключается в необходимом количестве нажатий с частотой не реже раза в секунду.

Есть четыре основных состояния устройства:

*Дежурный режим – предназначен для транспортировки или кратковременного хранения устройства. В дежурном режиме нажатия на кнопку управления не приводят к включению нагревателя атомайзера.

*Рабочий режим – режим в котором нажатие на кнопку управления приводит к генерации выходного напряжения с установленными пользователем параметрами. Переход из дежурного режима в рабочий, либо обратно, производится тремя короткими нажатиями кнопки. При входе в рабочий режим на дисплее 1,5 сек. отображается надпись On, а после выбранный режим стабилизации (напряжение или мощность) и установленное значение. Внешний светодиод при этом вспыхивает три раза. В рабочем режиме при нажатии на кнопку внешний светодиод включается, а на дисплее отображается состояние батареи в виде горизонтального прямоугольника. В процессе разряда сегменты прямоугольника погасают слева направо.
При выходе из рабочего режима в дежурный, на дисплее отображается надпись oF, а после отображаются показания таймера наработки. Значения таймера наработки отображаются двумя следующими друг за другом экранами, где первый экран с десятичной точкой во втором разряде обозначает значение часов, а второй экран (без десятичной точки) значение минут.

*Режим меню – сервисные режимы вход в которые производится из дежурного режима необходимым количеством (6-11 нажатий) кнопки управления. Если находясь в сервисном режиме пользователь не нажимает на кнопку в течении 4 сек., то устройство переходит в дежурный режим с запоминанием выставленного в данном режиме значения.
6 нажатий – переход в режим стабилизации напряжения. На дисплее 2 сек. отображается надпись SU (set U), после чего отображается последнее установленное значение напряжения. При нажатиях на кнопку значение напряжения начинает увеличиваться до верхнего предела диапазона, после чего сбрасывается вниз на начало диапазона, и так по кругу. Таким образом, выбор необходимого значения производится кратковременными нажатиями кнопки, при которых значение изменяется на один шаг. При выходе из режима меню установки параметров стабилизации напряжения устройство переходит в режим стабилизации напряжения. То есть, приоритетом становится именно поддержание заданного значения выходного напряжения, что при использовании атомайзеров с различным сопротивлением будет приводить к разным отдаваемым мощностям атомайзеров.
7 нажатий – режим стабилизации мощности. На дисплее отображается надпись SP (set P). Задание значения стабилизируемой мощности полностью аналогично заданию значения стабилизации напряжения описанному в предыдущем пункте. Шаг изменения значения: от 3 до 10 Вт – 0,2 Вт; от 10 до 15Вт – 0,5Вт. При этом, при значениях мощности выше 10 Вт десятичная точка второго разряда соответствует 0,5 Ваттам. То есть, например, индицируемое значение «12.» следует читать как 12,5Вт. В режиме стабилизации мощности устройство поддерживает установленную мощность независимо от сопротивлений применяемых атомайзеров, что позволяет «горячую» замену атомайзера без ощутимого изменения вкуса пара.
8 нажатий – режим сброса таймера. При входе в режим на дисплее попеременно отображается буква H и значение состояния таймера. Текущее значение таймера индицируется двумя следующими друг за другом экранами, где первый экран (с десятичной точкой во втором разряде) обозначает часы, а второй экран (без десятичной точки) минуты. Однократное нажатие на кнопку приводит к появлению надписи CL (clear?), следущее нажатие приводит к обнуленю таймера. Если вы отказываетесь от подтверждения, то устройство переходит в дежурный режим без сброса таймера.
9 нажатий – режим выбора яркости основного дисплея. При входе в режим отображается надпись Sd (set display). При каждом нажатии на кнопку происходит изменения яркости дисплея, при этом на дисплее отображаются цифры от 1 до 5 с яркостью соответствующей выбранному значению.
10 нажатий – режим выбора устройства индикации состояния работы. В данном меню выбираются устройства индикации, которые будут работать при нажатой кнопке в рабочем режиме. При входе в режим отображается надпись SL (set LED). Каждое нажатие на кнопку приводит к включению/выключению устройств индикации. Доступны следующие комбинации: светодиод кнопки + дисплей; только дисплей; только светодиод кнопки; все выключено.
11 нажатий – режим индикации сопротивления атомайзера. При входе в режим на экране индикатора отображается измеренное сопротивление атомайзера.

* Режим индикации аварийных ситуаций. При появлении аварийной ситуации приведшей к невозможности работы устройства нагрев отключается, внешний светодиод моргает с частотой 0,5 Гц (независимо от того разрешена его работа в меню или нет), а на дисплее отображается код ошибки. После этого устройство переходит в дежурный режим.
Коды ошибок:
Е1 – низкое сопротивление атомайзера. Возможно короткое замыкание, замените атомайзер.
Е2 – невозможно поддерживать установленное значение напряжения, уменьшите напряжение. Ошибка возможна при использовании атомайзеров с низким сопротивлением и высоком значении стабилизируемого напряжения.
Е3 – невозможно поддерживать установленное значение мощности. Ошибка появляется когда выбранное значение мощности при данном значении атомайзера не укладывается в поддерживаемые устройством 3,0 – 6,0 В, максимум 3,0 А., т.е. ошибка может проявляться при слишком большом или слишком малом для выбранного значения мощности сопротивлении атомайзера. Уменьшите или увеличьте мощность.
Е4 – Сработала защита от перегрева платы. Выключите устройство на некоторое время.

Внимание! Не гарантируется стабильная работа на высоких значениях мощности и напряжения при использовании аккумуляторов со встроенной защитой.

[Haunted Echoes]

Ну вот, теперь все понятно по работе Самовара, как говориться сначала читай инструкцию по эксплуатации, а потом пользуйся. Характеристики обнадеживают.

[svoemesto]

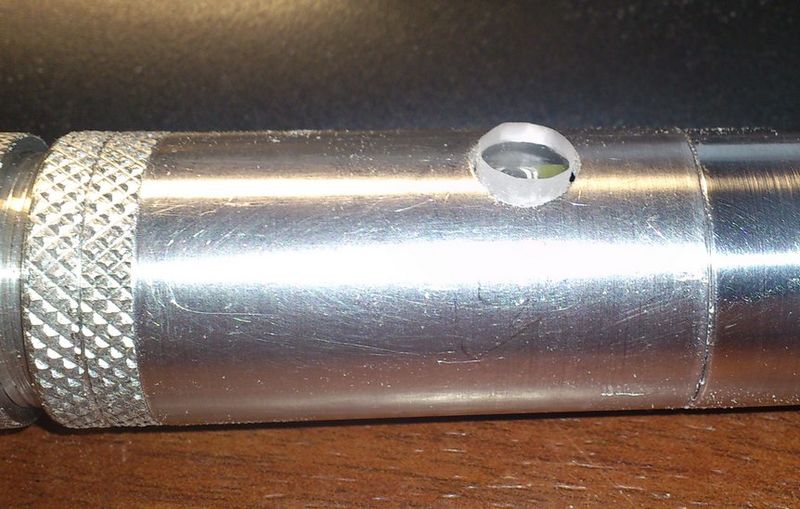

Учел пожелания камрадов - сделал большую кнопку, 8 мм. диаметр.
Очень удобно!

[ExHero]

Учел пожелания камрадов - сделал большую кнопку, 8 мм. диаметр.
Очень удобно!

Дааа! Большая кнопка это сказка наверное!

[svoemesto]

12 ватт:

[ExHero]

Аккуратнее, а то еще копыта откинете)) Кто нам будет моды пилить))

[svoemesto]

Аккуратнее, а то еще копыта откинете)) Кто нам будет моды пилить))

[Nivel]

А почему именно ваты прописали, а индикацию тока нельзя было выполнить. Даже писали где то в форуме, что хорошее парение поисходит от 2 до 2,5 А, вроде измерение ваттами мало применяют в технике измерений (зарядка аккумуляторов и др.)

В конечном итоге нас интересует именно отдаваемая мощность. При использовании атомов с разным сопротивлением токи будут разные при одинаковой мощности. При зарядке аккумуляторов действительно важен ток, особенно никелевых, но там это связано с химическими процессами в аккуме.

[Haunted Echoes]

На Варе сейчас тоже выставил 12,15 Вт (подсчетом), прекрасный пар, 2,4R, 5.4V.

[svoemesto]

На Варе сейчас тоже выставил 12,15 Вт (подсчетом), прекрасный пар.

По мне 12 - много. Мне "вкусно" на 9.6 ваттах.

[Alex Klein]

Что ж он, цуко, такой здоровенный? Я, конечно, понимаю: плата 31мм, торчащие во все стороны контакты - еще миллиметров пять. Внутренняя резьба под коллектор - еще миллиметров пять. Но хоть на полсантиметра всунуть его в ББ можно? Или ширина 19мм не позволяет?

[Haunted Echoes]

Характеристики - да, а вот функционал не сравним. Честно говоря, я уже даже и не знаю, какую фишку туда еще впихнуть. Если у уважаемых форумчан будут интересные идеи по функционалу - постараемся реализовать.

А можно ввести дополнительно функцию звукового дублирования команд, а то вот на Варе иногда кнопку плохо нажмешь и бывает перейдешь нужное значение кода, приходиться с начала начинать отсчет нажатий.
