Мод «SvoёMesto» (он же «Сёма»)

[svoemesto]

Придёеся либо тянуть провод, хоть даже и плоский, вдольвсего аккумулятора, что нифига не есть хорошо удобно и надёжно. Либо точить ещё две детали, одну - такую же как нижняя крышка бака, только более длинную со стороны части с внутренней резьбой, другую - заглушку вместо штатной кнопки, это увеличит общюю длину конструкции, и кнопка переедет вверх.

Во-первых - я нифига не понял почему нельзя внизу. Но путь будет так.
Во-вторых - выточить так чтобы кнопка была вверху - можно, но тогда надо думать как контактные группы организовывать и дополнительно плату от протечек защищать. Но можно, почему бы и да.

[svoemesto]

Про живучесть атомов в баке

Вчера ездил к токарю. В машине попахивало чем-то палёным. Не обратил внимания.
Приехал домой.
Жена говорит - а чего-это у нас в коридоре горит?
Я говорю - нечему там гореть.
А запашина - как будто газету жгут.
Стали принюхиваться - оказалось источает ароматы моя барсетка.
А в ней GGTS+AVS. По причине перехода на SvoёMesto-мод она теперь без дела в барсетке лежит.
И как-то так получилось что кнопка у неё не была зафиксирована. И так её в какой-то момент в барсетке распёрло удачно - что она нажалась.
В общем часа два у меня в барсетке GGTS+AVS непрерывно работала. Раскалилась так, что в руки взять было горячо. Раскалились вся - и бак, и батарейный блок. ДУмаю - всё, карачун атому и акку.
Раскрутил - внутри всё в жиже, пролилось куда только можно. Но - всё живо. И аккумулятор, и атом.
Атом правда пахнет так, будто внутри газеты жгли. Думаю вместо фитиля там уголёк уже. Но - работает.
Промыл - работает, но воняет неприятно. Попробую прокурить, но наверное придется выбросить.

А не был бы атом в баке - сгорел бы 100%.

[novikov_a]

Хуже если б аккумулятор рванул. Лучше пусть атом сгорит и все. Представляешь граната греческая? Минимум, не мода, ни акка, ни барсетки. А там в догонку - то что в барсетке, да и атом тоже.

[Nicom]

Во-первых - я нифига не понял почему нельзя внизу. Но путь будет так.

У кошки четыре ноги - вход, выход, земля и питание, а в нашем случае питание и вход это одна и та же нога, в итоге всего 3.

Во-вторых - выточить так чтобы кнопка была вверху - можно, но тогда надо думать как контактные группы организовывать и дополнительно плату от протечек защищать. Но можно, почему бы и да.

А разве сейчас переходники со стороны аккумулятора не имеют глухого центрального контакта? Как сейчас обеспечивается герметичность аккумуляторного отсека?

[svoemesto]

Кстати по факту такого экстремального прожига накрылся-таки аккумулятор.
Я его в свой мод засунул.
При чем как-то странно накрылся. Показывает 4,2 вольта - а пара почти нет.
Я уж думал атом помер. Ан нет. С другим аккумулятором - работает как надо.
Чудеса.

[Nicom]

Имеют. Но чем дальше плата от жижи - тем надежней!

Это не проблема. Покрываем лаком плату и жидкость не страшна.

[-qwerty-]

Nicom,

Это не проблема. Покрываем лаком плату и жидкость не страшна.

Поддерживаю. Можно всю плату залить лаком и потом её можно хоть макать в жижу, или в тот же бак поместить. Всё равно работать будет.
ЗЫ в своё время сделал шприцемод с2е4 с светодиодом в танке с жижей. Смотрелось прикольно, но надоело быстро...

[svoemesto]

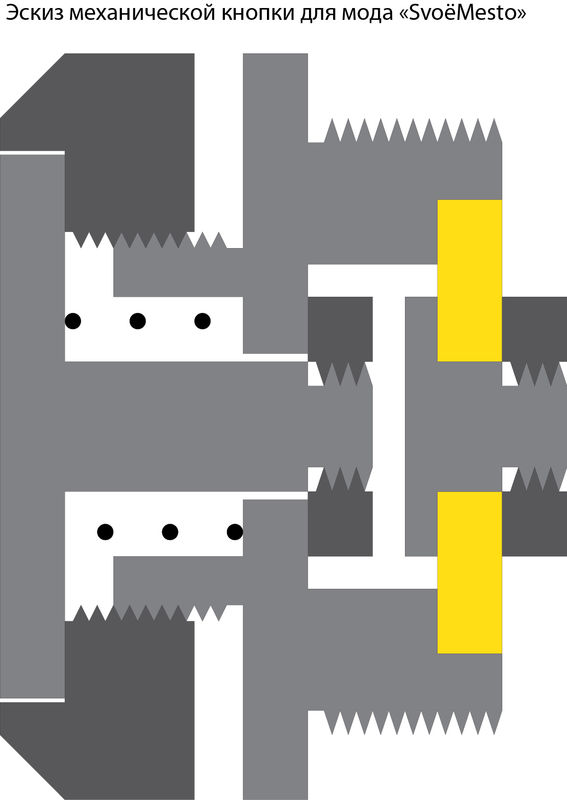

Вот - нарисовал кнопочку. Получился творчески переработанная схема камрада vgik811 плюс внешний вид конструкции кнопки как в ICON. Какие-нибудь идеи как улучшить/упростить?

[-qwerty-]

svoemesto,
Пойду кад осваивать, тот что под линух есть...
А вообще прикольно получилось

[ArDark]

Вот - нарисовал кнопочку

ммм... с фиксатором.... вкусненько.
А что за резьба снизу кнопочки?
И если это все будет сделано, то это же 4-5 деталек еще вытачивать.... омг. причем не самых легких

[svoemesto]

ммм... с фиксатором.... вкусненько.

Конечно с фиксатором.

А что за резьба снизу кнопочки?

Гайка, которой фиксировать пружину которая к "минусу" батарейки пойдет.

И если это все будет сделано, то это же 4-5 деталек еще вытачивать.... омг. причем не самых легких

Самая сложная деталь - тело кнопки.
Сама кнопка и нижний контакт - по-сути болты. Шляпка-ножка-резьба.
Фиксатор - гайка с проточенной частью и фасками.
Ну и еще две простые гайки.

[ArDark]

Гайка, которой фиксировать пружину которая к "минусу" батарейки пойдет.

А "земля" будет по пружинке идти, так что ли? у нее же сопротивление свое есть... или же контакт будет на фиксатор?

[svoemesto]

А "земля" будет по пружинке идти, так что ли? у нее же сопротивление свое есть... или же контакт будет на фиксатор?

И по пружине, и на фиксатор. И с телом кнопки в "узком" месте под пружиной.

[ArDark]

понятно. и еще вопрос, может быть сделать как в GGTS? причем вывести так же как на греческом моде.
нужно будет сделать 1 детальку, собственно крышку. на нее сделать "резиновую прокладку" а на минус сделать Г образный контакт на кнопку..... если нужно могу попробовать нарисовать, это реально легче...
Если конечно не упирается в "патенты" или "похожесть на ГГТС.....

[svoemesto]

понятно. и еще вопрос, может быть сделать как в GGTS? причем вывести так же как на греческом моде. нужно будет сделать 1 детальку, собственно крышку. на нее сделать "резиновую прокладку" а на минус сделать Г образный контакт на кнопку..... если нужно могу попробовать нарисовать, это реально легче... Если конечно не упирается в "патенты" или "похожесть на ГГТС.....

Ну попробуй нарисовать. Но пока как-то сомнительно что это будет проще.
Повторять ГГТС один-в-один не хочу принципиально. Неправильно это.

[svoemesto]

А вот еще вопрос - про трубку батарейную для разных аккумуляторов.

Сейчас:
- в мод влезает 1х18650 или 2хCR123 или 2х16340

Задача:
- сделать "короткий" вариант для 1xCR123 или 1х16430
- сделать "длинный" вариант для 2х18650

Задачи сделать под 3хCR123 или 3х16340 не стоит, ибо 9-11 вольт нам не нужны.

Один из вариантов, как сделать "короткий" и "длинный" варианты - простой. Просто короткая и длинная трубка.

Еще один вариант как сделать "длинный" - это дополнительная удлинительная трубка, которая наворачивается на "стандартную".

Еще вариант: "базовую" трубку сделать короткую, под CR123. Наворачиваем на неё один короткий удлинитель - получаем 18650. Наворачиваем еще один длинный (или еще два коротких) - получаем 2х18650.

Все варианты имеют свои плюсы и минусы.

Какой вариант лучше на ваш взгляд?

[Эррата]

На мой взгляд - последний вариант, а что в нем за минусы?

[-qwerty-]

svoemesto,
Можно внесу рацпредложение?
А что если сделать просто трубочки, для CR123, при этом универсальные. То есть с обоих сторон резьбы одинаковые, только в одной стороны она внешняя, а с другой внутренняя. Это (на мой взгляд) будет самым универсальным. скручиваем сколько нужно вместе и нет проблем. Если прокладки между ними не ставить, то стыки будут практически незаметны, да и сама конструкция довольно жёсткая.

ЗЫ это только предложение, ничего более...
ЗЗЫ и я понимаю что по сути предложение - говно...

[svoemesto]

На мой взгляд - последний вариант, а что в нем за минусы?

Конструктор. Хотя это условный минус.

svoemesto, Можно внесу рацпредложение? А что если сделать просто трубочки, для CR123, при этом универсальные. То есть с обоих сторон резьбы одинаковые, только в одной стороны она внешняя, а с другой внутренняя. Это (на мой взгляд) будет самым универсальным. скручиваем сколько нужно вместе и нет проблем. Если прокладки между ними не ставить, то стыки будут практически незаметны, да и сама конструкция довольно жёсткая. ЗЫ это только предложение, ничего более...

Ну это и есть как раз последний вариант. Самый универсальный.
Плюс: сворачиваешь сколько хочешь, получаешь что надо.
Минус: есть, хоть и маленькие, но стыки.

[-qwerty-]

Минус: есть, хоть и маленькие, но стыки.

Ещё деталь D переделывать придётся, иначе не будут универсальны удлинители (один определённый всегда придётся ставить, и другим его не заменить).
