там еще под "деревянной" накладкой будут шурупы, они держатель батарей тоже фиксируютЦитата:
Сообщение от jackobo
накладку снимать если будете - нагрейте феном, и снять легко будет, и, главное, назад присобачить на него же
только я не разбирал на части, дальше посоветовать нечего))

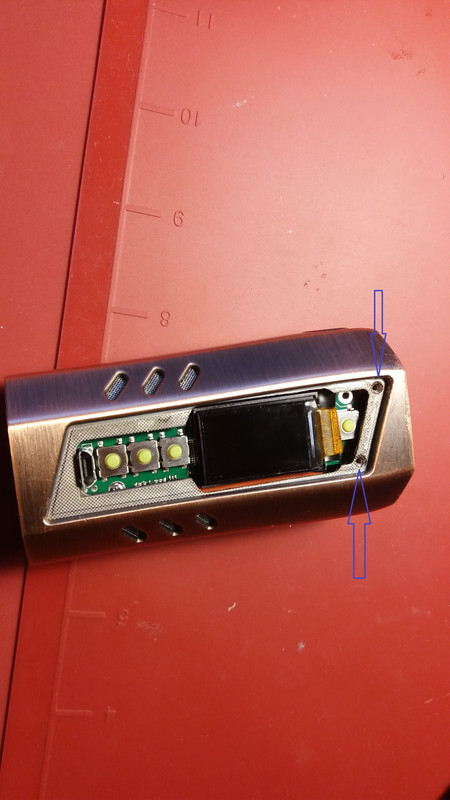

Снял деревянную переднюю панель, она реально из дерева, и вот что там два болта которые ничего не держат (!!!) куда курить дальше хз:donno:
https://s33.postimg.cc/nva9jqd8v/ranger_75c.jpg
под пластиной с надписью ranger два винта крестовых, по логике и осмотру своего они и возможно передние под крышкой держат верхнюю пластину с коннектором, если снимется пластина то все через верх и вытащить сможете, нижние винты как раз и не дают плате вывалиться если снята площадка с коннекторомЦитата:
Сообщение от jackobo
если удастся разобрать, сделайте фото, будет полезно
и интересно как кнопку на бок вывели, родная кнопка на месте, и светодиод есть, из-за накладки не видно
О спасибо попробую

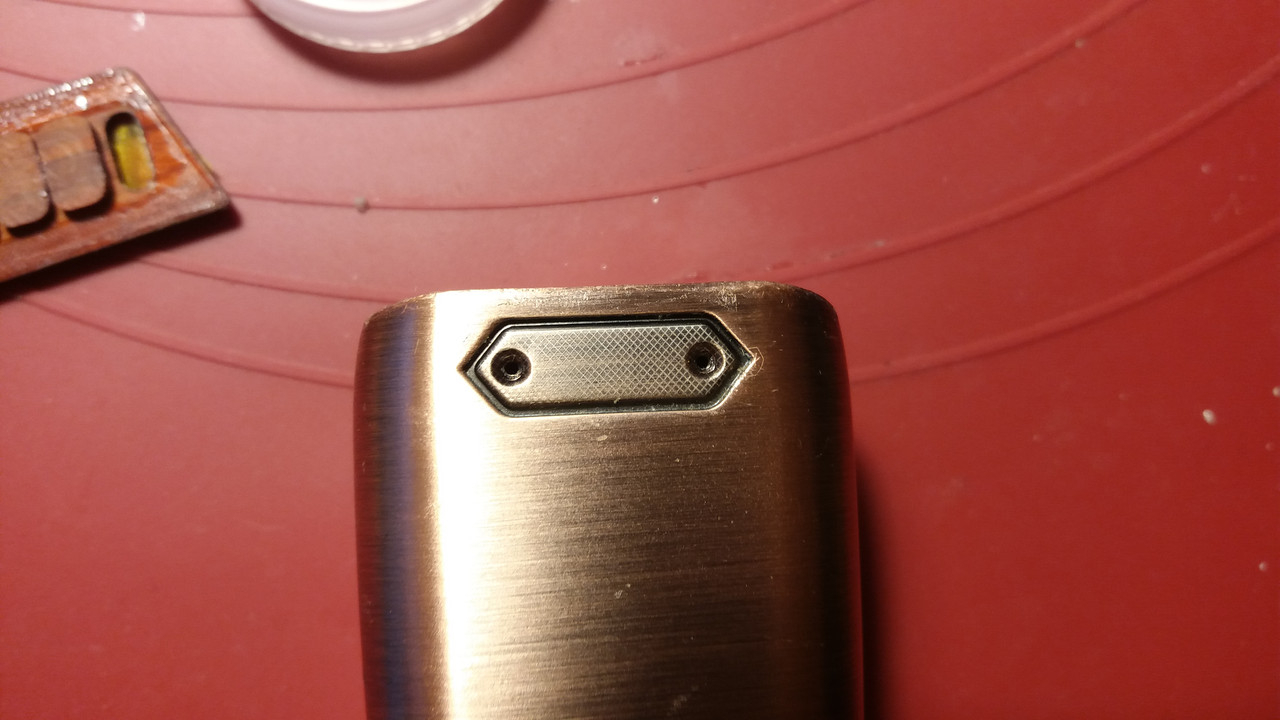

Ну вот выкрутил из под шильдика. И пластиковые кишки сидят как влитые, будто приварены там, что еще выкрутить полный тупик. Кидайте идеи кому не лень, потом сниму короткий видос разобранного кому интересно.
https://s33.postimg.cc/xow2agk8f/ranger_2.jpg
Я бы изнутри смотрел, где АКБ стоят. Днашку 200 так разобрал. Там помимо шурупов ещё были пластиковые защёлки, сверху и снизу места установки аккумов. Мод сей был triadaЦитата:
Сообщение от jackobo
Пробовал, все обсмотрел, пытался понажимать и хрен, сидит как влитое.Цитата:
Сообщение от pit_bull_lorein
- - - Добавлено - - -
там через зазор видно что коннектор вроде на самом корпусе сидит на большом винте.Цитата:
Сообщение от manifest
а крышка верхняя не снимается?
если накрутить бак и попробовать вытащить?
просто я под лампой не вижу больше, что может мешать, а крышка на вид отдельная деталь, винты ее и держат, изнутри ее не выдавить никак, а вот вытащить наружу должно получиться, если китайцы не приклеили силиконом каким
коннектор к крышке прикручен же, правильно? а сама крышка вроде еле касается корпусаЦитата:
Сообщение от jackobo
у меня там была большая шель, я во избежании затечки внутрь, промазал супер клеем.Завтра попробую снова,, сегодня уже глаза устали в очках мелкие детальки разглядывать. Но сидит все мертво, даже намека на шат, не думаю, что мкироскопическая полоская суперклея может так намертво держать верхнюю крышку.
так помимо вашего клея там могли и с завода залить силиконом каким, с той же цельюЦитата:
Сообщение от jackobo
да и сам суперклей на сдвиг очень нехило держит
все же видно, что это отдельная деталь, и держать кроме этих 3 или 4 винтов ее больше нечему конструктивно
обсмотрел свой как мог, не вижу вариантов разборки кроме как через верх
как вариант еще погреть хорошо эту крышку феном, суперклей разрушается от нагрева, и если какие сопли\силикон с завода есть то нагрев позволит отклеить легче
От обычного фена нет эффекта, а в паяльном сгорел нагреватель, пока заказал, получу попробую градусах на 150. Может ацетоном по швам крышки пройтись?Цитата:
Сообщение от manifest
ацетоном лак с краской слезет, и так покрытие так себе по устойчивости
только физически удалить сможете
но вот сижу думаю - зачем два пина, пластина к аккумам все рано общая, балансира тут вроде как нет, ни к чему он по крайней мере...
соединяю одну батарею со своим пином - работает, не доставая ее же с соседним - работает, то есть по идее пина минусового два просто для лучшего контакта
что наводит на мысль об обрыве провода на плюсовом пине, он подвижный, пайка плохая, на rx wismec это вообще дежурная болячка каждого второго мода была.
вспомнил момент - мой тоже с нового через раз видел батарейку одну, понажимал пинцетом на плюсовой пин, просто чистил ваткой в спирте, и вроде с тех пор работают оба "гнезда", но из-за крышки все ж изредка контакт пропадает, но уже произвольно, а не одной конретной батарее.
вобщем, дай китайцам хоть дна - сделают все равно по своему через китайскую же задницу, сиди за ними поправляй
Ну так вторая секция же работает, даже парить можно. Принюхался, из мода ощущается немного запах горелого провода, я б и рад открыть и припаять, но блин с открыть беда. Может каким растворителем пройтись по суперклею? Уайтспирит не возьмет?Цитата:
Сообщение от manifest
Нет. Суперклей удаляется димексидом - в любой аптеке копейки стоит.Цитата:
Сообщение от jackobo
Только не в Британии)) Тут такого вообще не найти.Цитата:
Сообщение от linoblack
Сори, не заметил. Димексид у вас есть, но по рецептам. К сожалению, более действенного средства для растворения суперклея я не знаю. В РФ/УА он действиельно в любой аптеке копейки - это противовоспалительное для наружного применения, действующее вещество диметилсульфоксид. Может есть у вас аналог местный.Цитата:
Сообщение от jackobo
Что то слышал, что у них там в аптечках есть какие то ампулы для промывки ран.Цитата:
Сообщение от linoblack
Не оно ли?
а фик знает, какая то хрень жутко воняющая карболкой, какой то антисептик.Цитата:
Сообщение от JAW
а через переднюю панель подтолкнуть крышку не получится?
место вроде есть, опасно только, экран можно повредить
как вариант плюсовые пины соединить пластиной какой металлической, как в аккумуляторных сборках
как то так
спойлер
Пробовал, сидит намертво. Вот же придумали киты дизайн.Цитата:
Сообщение от manifest
В самом крайнем случае, если получиться туда подобраться, чтоб припаять проводокЦитата:
Сообщение от manifest

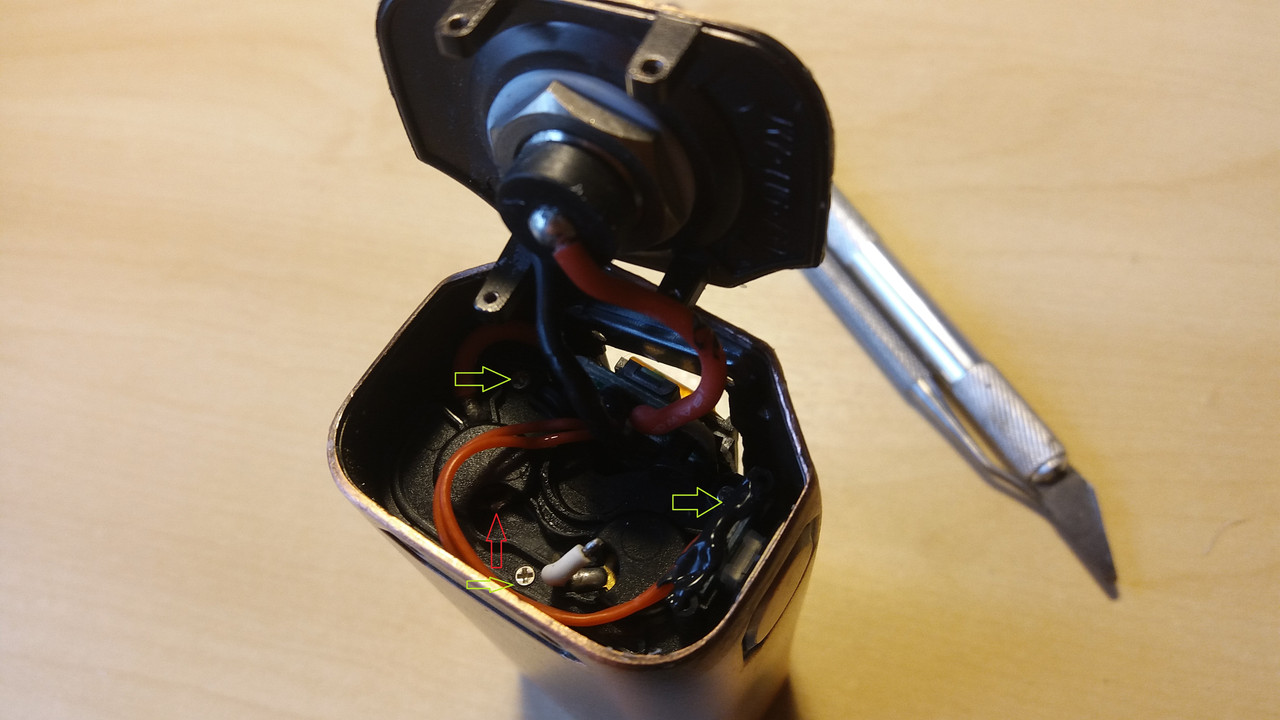

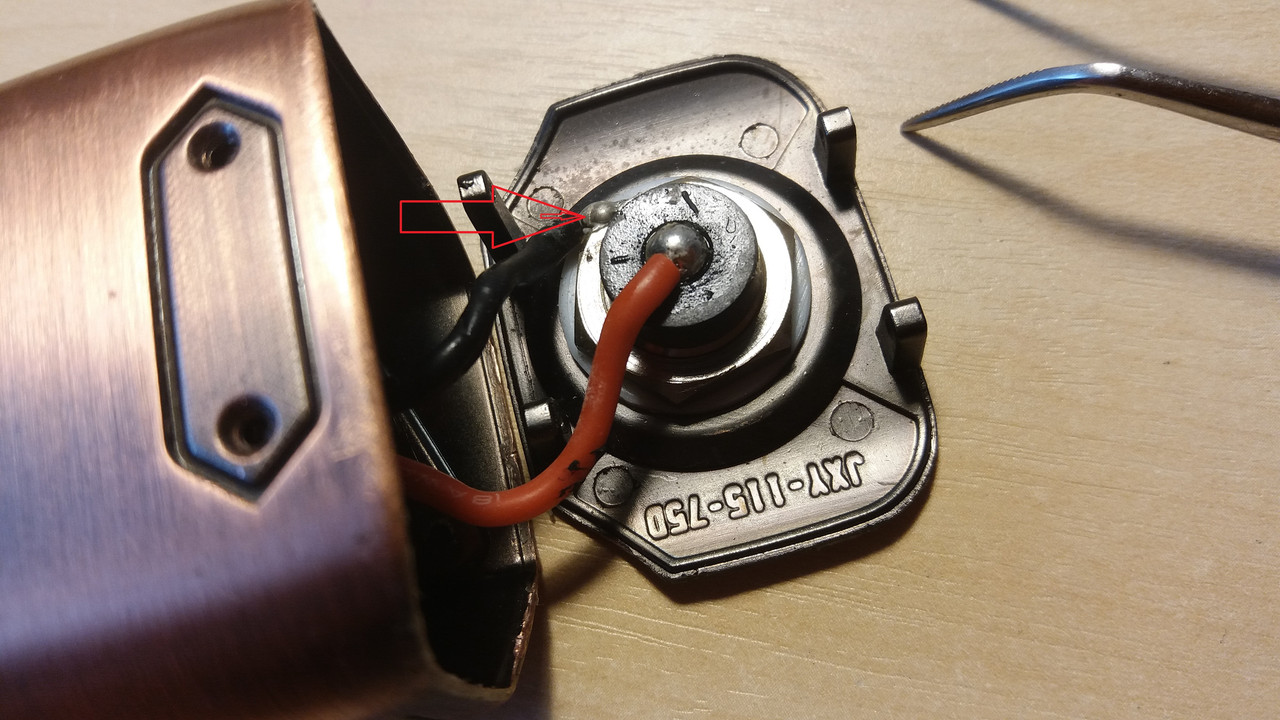

Короче жидкость для снятия лака, тонко заточенный дремелем нож и вуаля, открыл. Да если б не было промазаном супер клеем, открылось бы сразу. Фотки внизу. Я так понимаю отпаялся белый проводок от плюсового контакта, холодная пайка. Имею только паяльник для SMD компонентов, врядли он качественно прогреет контакт.Вынимается лоток откручиванием болтом, отмечено зеленым. Конечно пайка, за цену мода гавно, могли б постараться.
PS: Cпасибо огромное manifest за подсказки.
https://s33.postimg.cc/71x384qwv/image.jpg
https://s33.postimg.cc/3v2joj91r/image.jpg
