Всем доброго времени суток.

Надумал сделать себе "механическую коробочку", в ожидании недостающих деталей, решил поделиться тем что уже получилось.

И так поехали.

Собирать будем вот такое чудо.

Что нам понадобится:

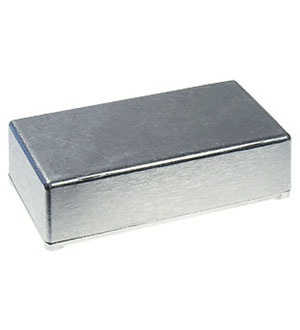

1.Корпус для РЭА (G0124 111х60х30 мм, металл(Силумин)) - 1шт.

2.Транзистор полевой (IRLB3034PBF, Транзистор, N-канал 40В 343А [TO-220AB]) -1шт.
Этот малец разгрузит кнопку, вследствии чего она совершенно не будет греться.А в сочитании с резистором не даст нашим аккумуляторам разрядиться ниже 2.5 вольт, что следовательно не даст им помереть смертью храбрых, как это бывает когда на механическом моде паришь на автомате при просмотре кино или чтении

3.Батарейный отсек для аккумов 18650. -2шт. (в продаже были в наличии в тот момент только одинарные).

4.Всеми так любимая антивандальная кнопка.

5.510 коннектор

6.Самовосстанавливающиеся предохранители (PPTC 77 ACT TEMP 15A HOLD) -2шт. Этот пункт под вопросом, подумываю соовсем от них отказаться.

7.Резистор на 15kOhm 0.25 Ватта -1шт.

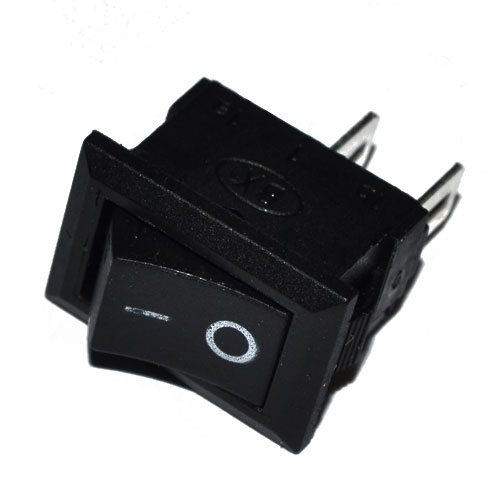

8.Выключатель -1шт.

9.Магниты 6*2мм - 4шт.

10.Кабель с сечением 2мм.(Использовал акустический,медный)

Прошу за навыки в фотографировании сильно не бить
Вот что успел пока сделать со всем этим добром:

1.Отшлифовал коробчонку

2.Высверлил отверстие под кнопку и убрал лишние бортики по углам крышки,дабы та плотно прилегала и не было щелей, рассверлил немного резьбу, что-бы винты уходили заподлицо.

3.Склеил два батарейных отсека вместе, и спаял контакты, что бы батареи подключались паралельно.

4.Припаял к транзистору проводки, добавил резистор и всё заизолировал термоусадкой

Вся эта красота выглядит сейчас вот так:

Как только приедет 510 коннектор и магниты, так сразу продолжу работу.
На счёт предохранителей всё ещё думаю, а нужны ли они там вообще.
Далее в планах, грунтовка,покраска(думаю сделать аквапечать).

Критика,вопросы,советы приветсвуются
