    Деревянный SXmini.

    Всем превед. После многих лет всяких допилов,ремонтов,свапов решился на что то более масштабное. Ну собственно пилить уже дома не чего,а пакши требуют рукоблудства.

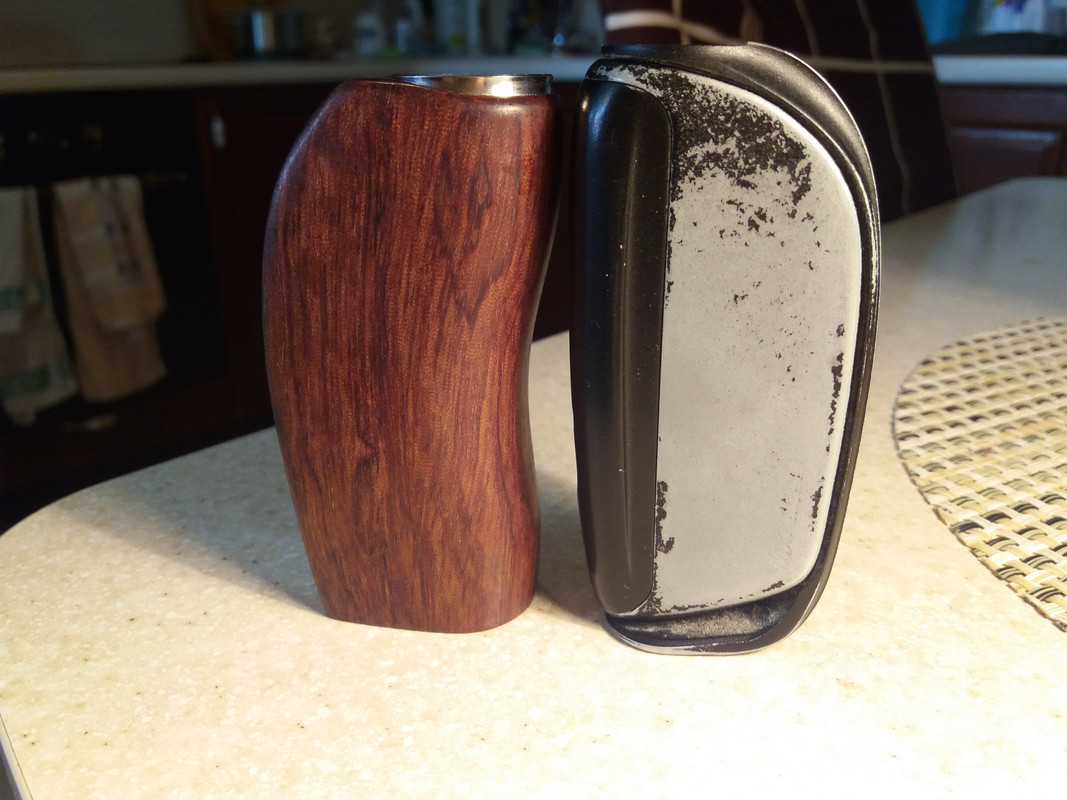

    Приобрел за недорого потрепанную юху под восстановление,думал винилом обклеить,но потом все таки решился на более глобальную переделку,по сути новый мод.
    спойлер

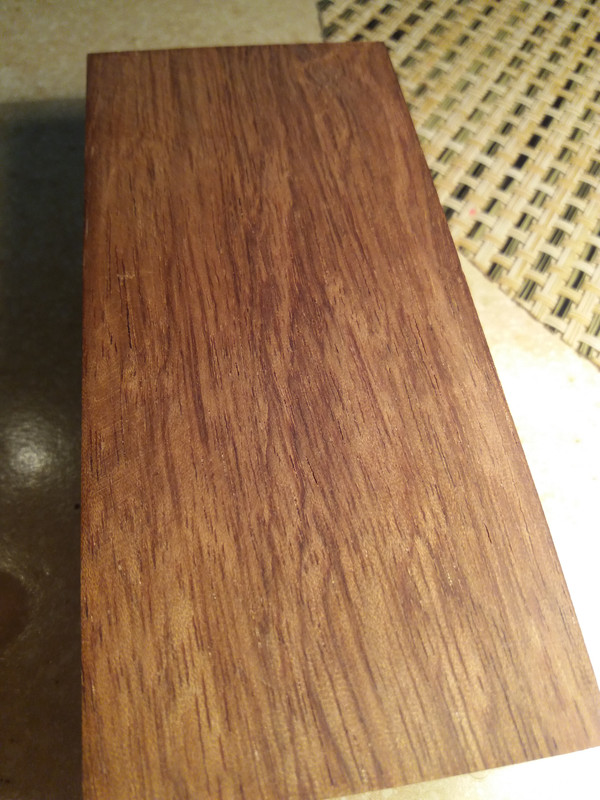

    Приобрел на Ярмарке мастеров несколько брусков стаба,в том числе пару кусков таинственного дерева бубинго.
    спойлер

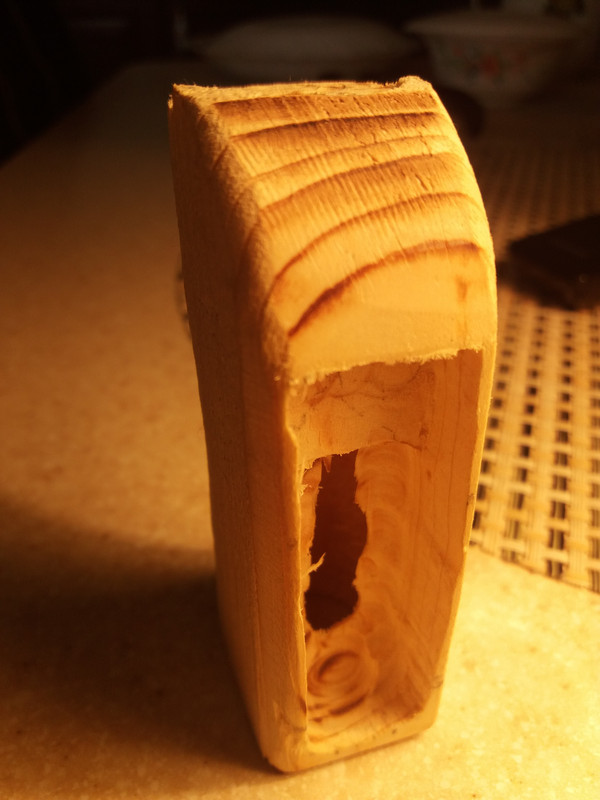

    Прикинул хуй к носу и выпилил на скорую руку опытный образец из сосны,что бы определиться с размерами и эргономикой.
    спойлер

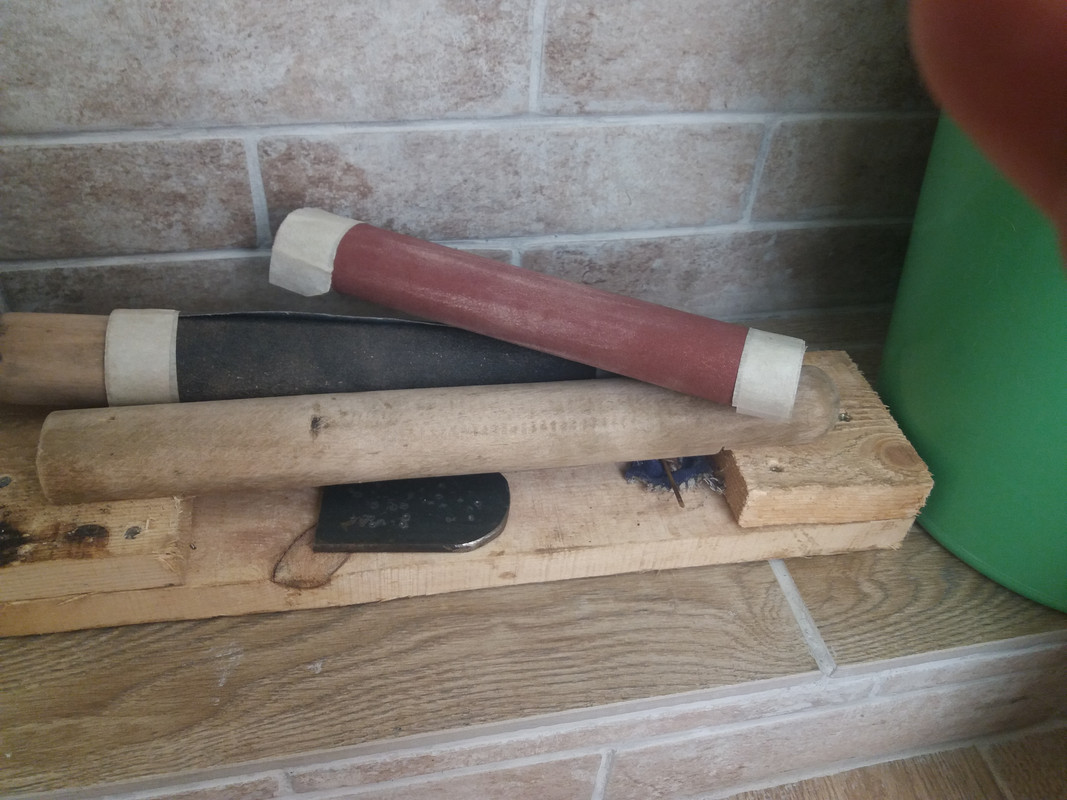

    После этого начал пилить стаб. Нарисовал на бумаге форму,перенес на малярный скотч,приклеил к бруску. Выбрал крупное болгаркой шлифовальным диском по металлу,остальное напильником,шкуркой и вот такими приблудами из черенка лопаты для обработки вогнутой части.
    спойлер

    Отверстие под ак и посадочное место коннектора высверлил сверлами форстнера. Пазухи для платы и кнопки гравером фрезами.

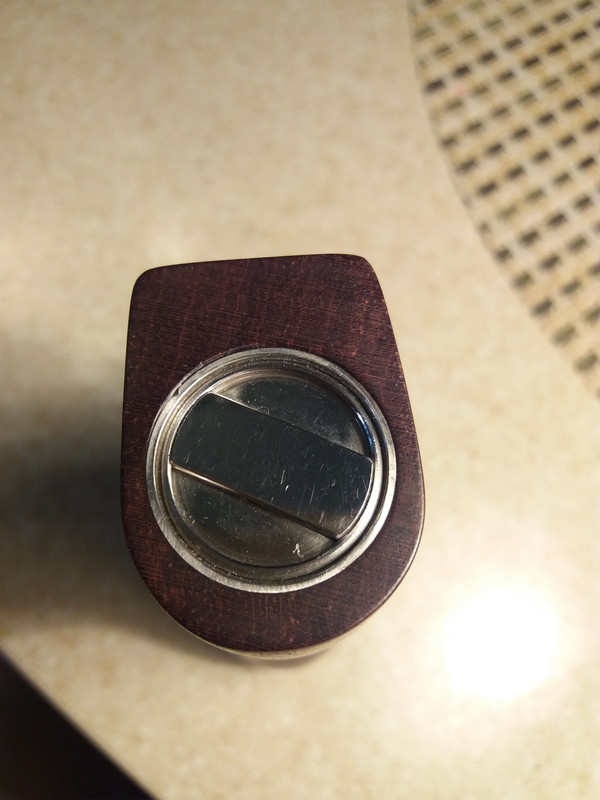

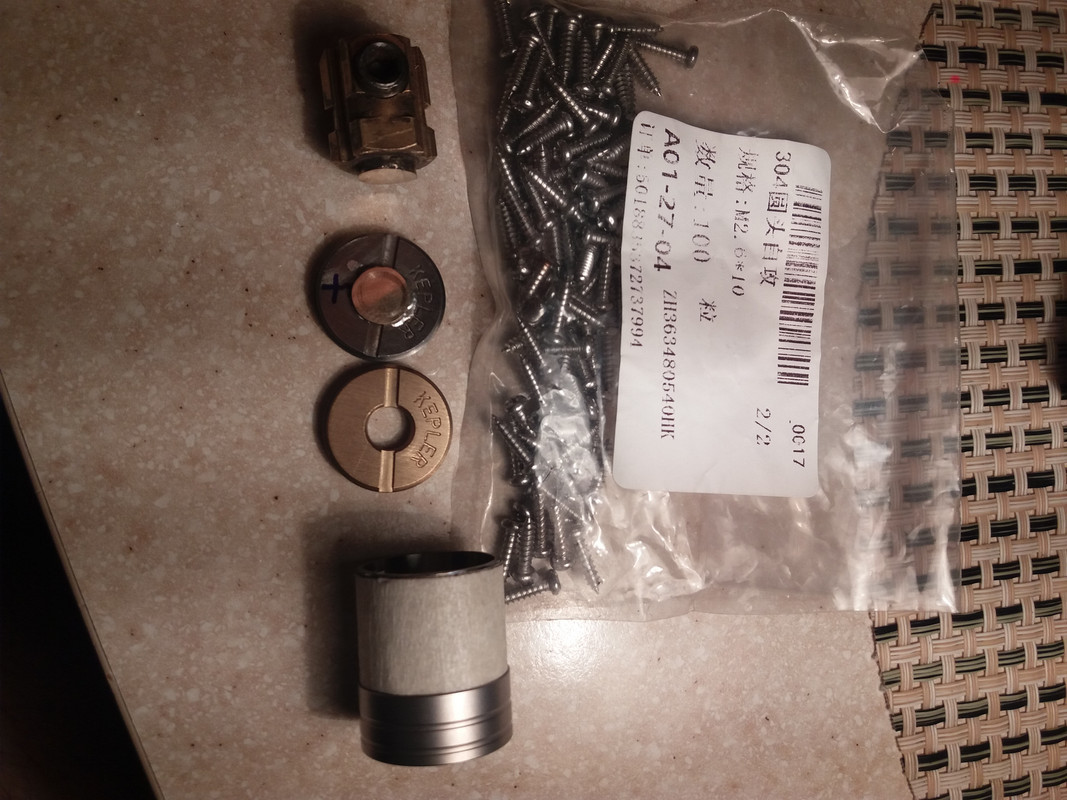

    Для резьбы под крышку использовал резьбу от сверхдешевого клономеха corinne,который покупал когда то ради кнопки,которую допилил и приспособил к гусю. Саму крышку сделал из кеплеровского гибрида,полоску для кручения из старой вилки,пин из обгоревшей фишки сварочника. Верхний пин из советских латунных 3-х копееек и той же фишки. Акки вставляются плюсом к крышке,поэтому вывод газов реализовал через резьбу М7 гибрида. Саморезы для крепления фронтальной панели и коннектора перетачивал из китайских с алика.
    спойлер

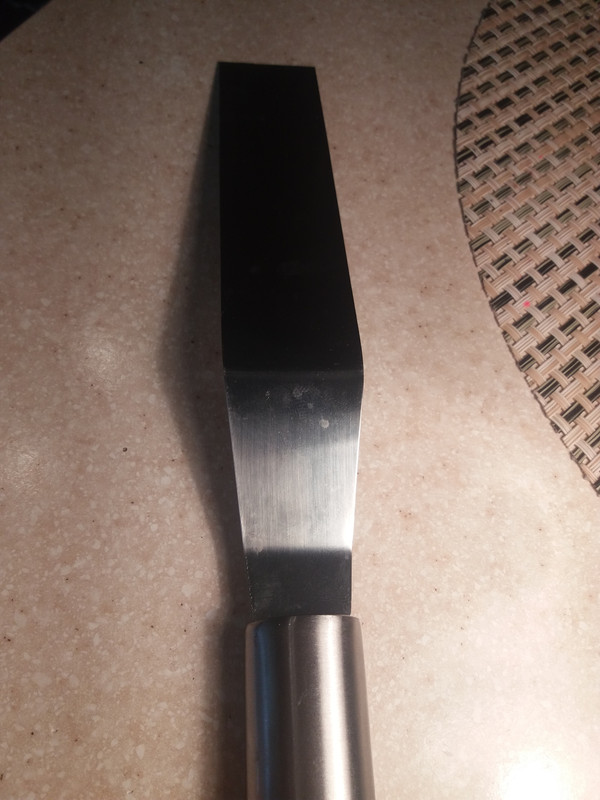

    Для фронтальной панели был куплен на озоне кулинарный шпатель,еще на одну панель осталось.
    спойлер

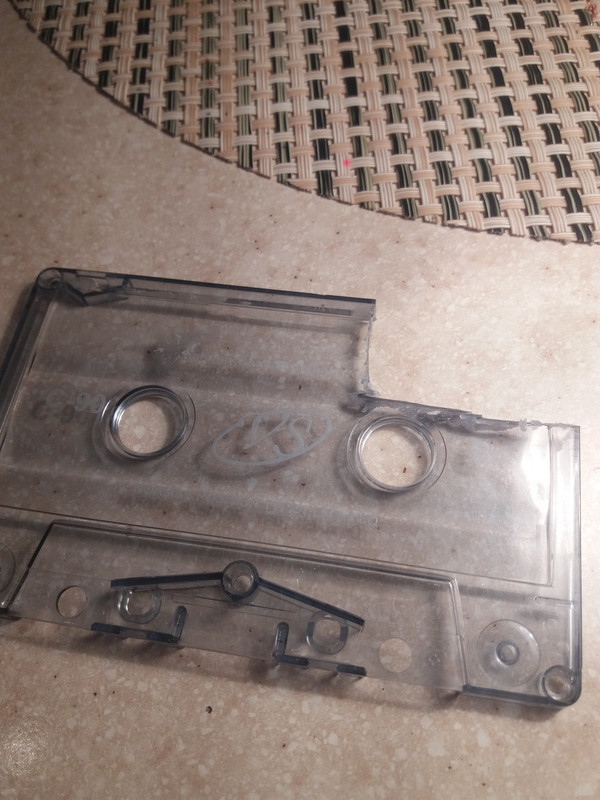

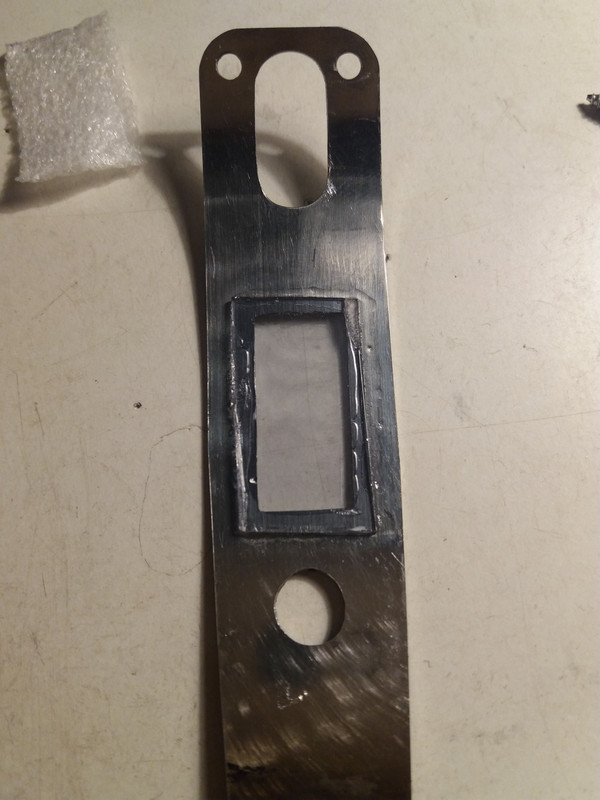

    Из старой аудиокассеты выпилил кусочек оргстекла и приклеил на панель для защиты дисплея. После схватывания эпоксидки заметил,что стекло покрылось сеткой микротрещин. То ли от изгибания(панель выгнутая).то ли от древности стекла. Ну да хер с ним,видно только на фото под увеличением.
    спойлер

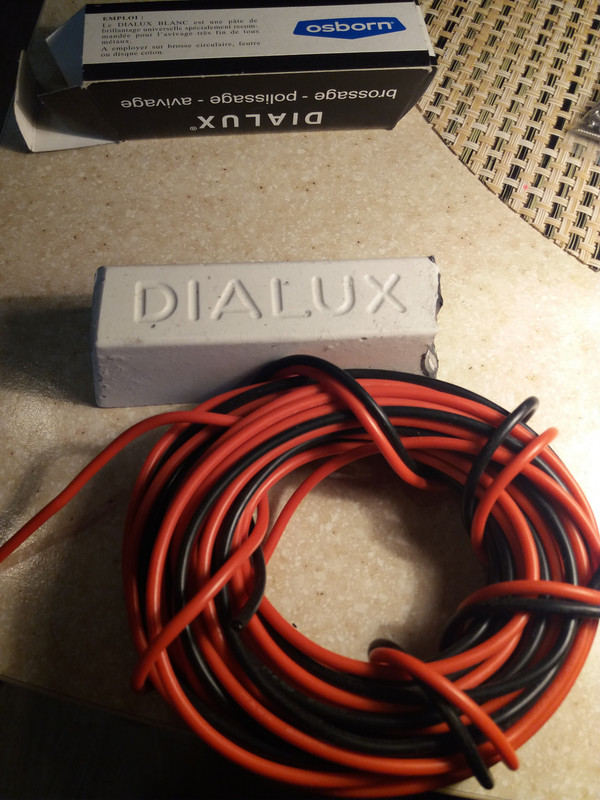

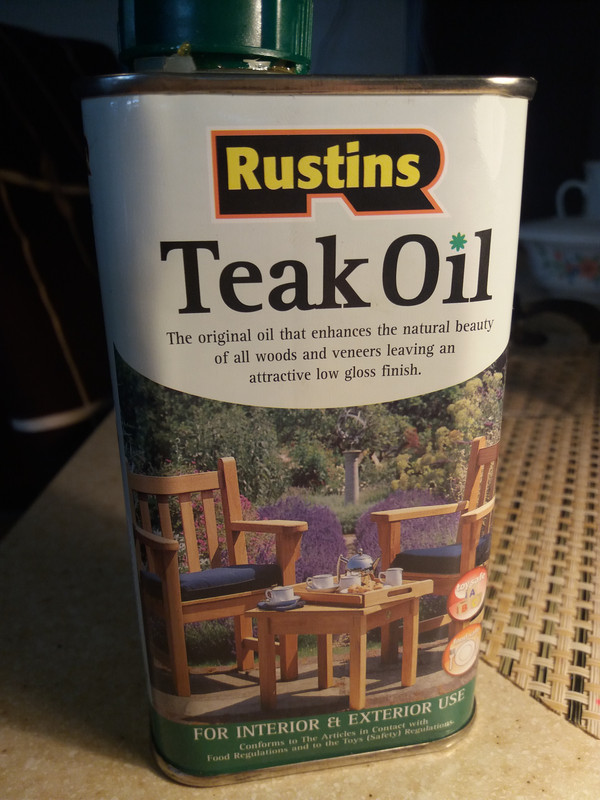

    После шлифовки корпуса шкуркой 2к грид нанес на корпус слой тикового масла и через сутки после высыхания полирнул войлочными дисками с диалюксом и корпус и панель. После этого бубинга превратилась в орех,но так даже лучше кмк)).
    спойлер


    Для распайки использовал силиконовые провода AWG17(1 квадрат),но они толстоваты,замаялся их размещать в корпусе,да и избыточны. Заказал для следующего проекта AWG18(0,75).
    спойлер

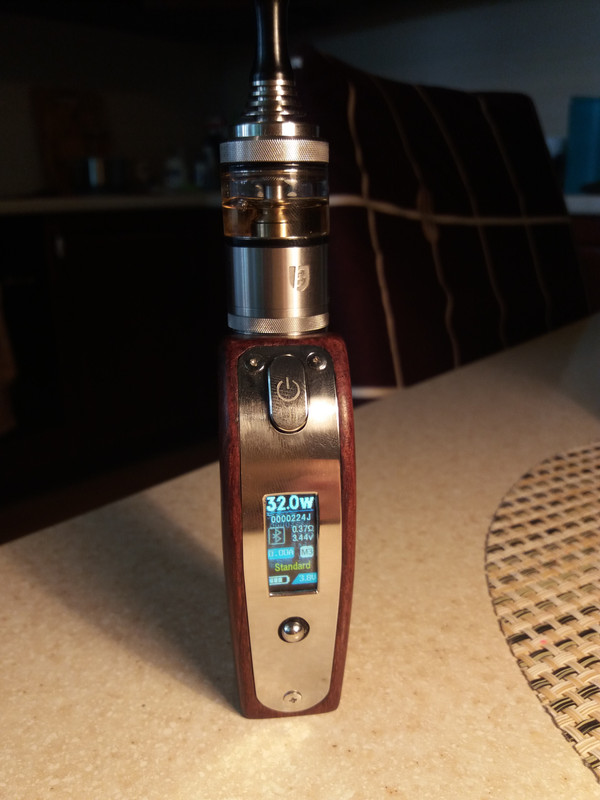

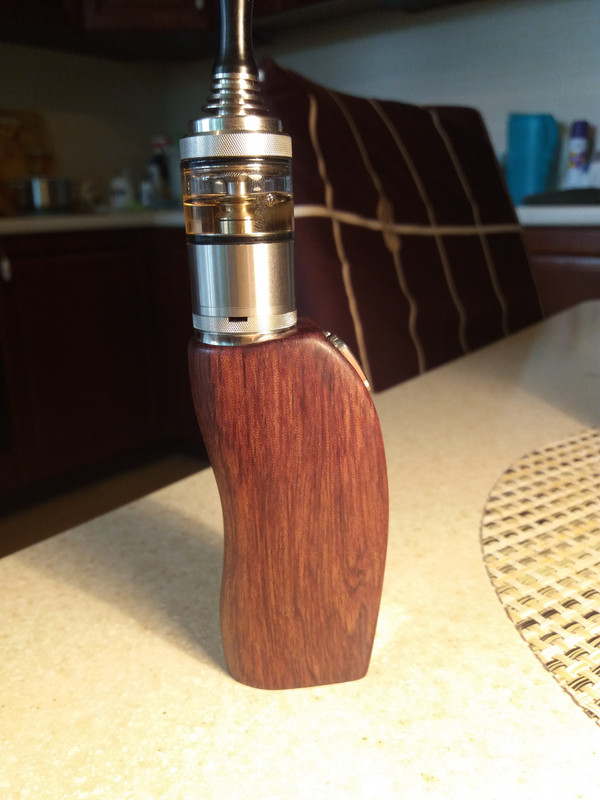

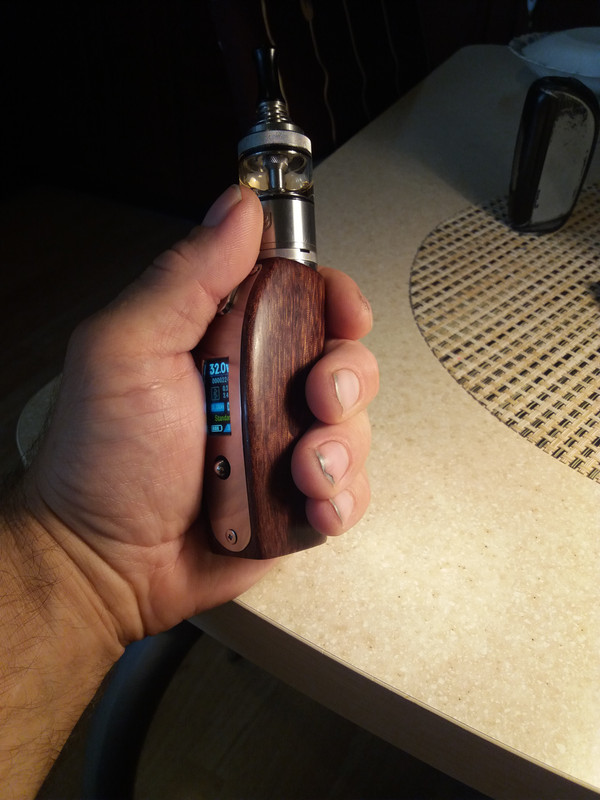

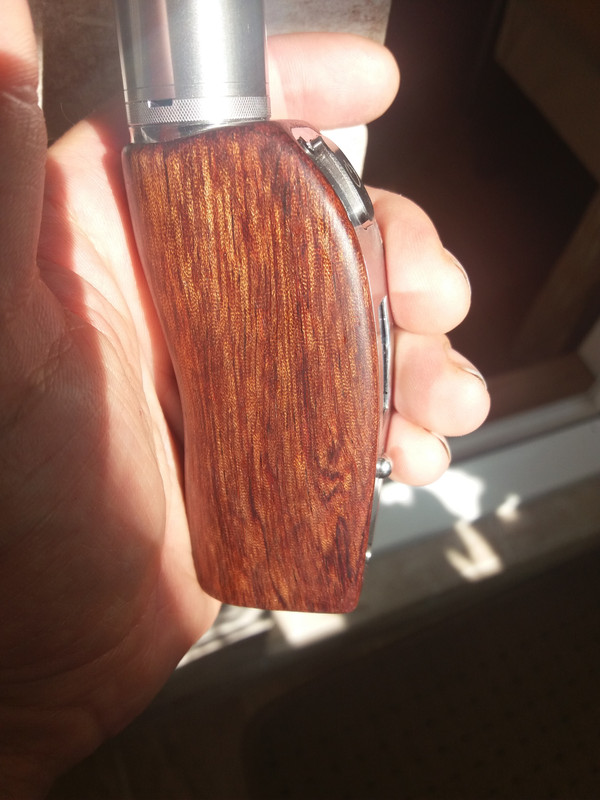

    В конце концов все собрал,заработало,фотки прилагаются. Габариты: высота 89,толщина и ширина в средней части 29х39. Если высота и ширина были сделаны по возможному минимуму исходя из габаритов платы и расположения кнопки,то толщину можно было бы уменьшить на пару миллиметров,но не стал что бы не ослаблять конструкцию. Мод получился очень эргономичным для хвата под большой палец,мой любимый хват,кисть при удержании и нажатии находится в естественном положении. С устойчивостью тоже все нормально,для этого оставил расширение с тыльной части возле крышки,хотя была возможность это место заузить.

    Ну вроде все.
    спойлер

    спойлер

    спойлер

    спойлер

    спойлер

    спойлер

    спойлер

    спойлер

    спойлер
    Последний раз редактировалось Necras; 26.07.2022 в 17:51.

  2. #2
    Гуру Аватар для rounte66
    Репутация: 1821
    Регистрация: 11.03.2019
    Пол:
    Адрес: Санкт-Петербург
    Сообщений: 2,199
    Ну что тут сказать?
    Рукастым мое почтение и уважение!!!

  3. #3
    Пользователь Аватар для Gastion
    Репутация: 22
    Регистрация: 16.01.2016
    Пол:
    Адрес: Набережные Челны
    Сообщений: 211
    Записей в дневнике
    2
    Просто выше всяких похвал, лайк за проделанную работу!
    Койлы

    Пользуюсь

  4. #4
    Гуру Аватар для Bad Di
    Репутация: 2543
    Регистрация: 13.04.2015
    Пол:
    Адрес: Смоленск- Ебург
    Сообщений: 3,304
    Записей в дневнике
    8
    Молоток! Шикарный результат
    спойлер




    Я помню, жил на свете дядя Ом
    Покупаю никотин только тутНикотин оптом и в розницу


  5. #5
    Новичок Аватар для heth
    Репутация: 89
    Регистрация: 24.04.2018
    Пол:
    Адрес: Актау
    Сообщений: 47
    Офигенно вышло
    Зы Шпатель нержовый? Из говна конфетку это талант Я бы купил такой модец

  6. #6
    Гуру Аватар для Necras
    Репутация: 1082
    Регистрация: 09.02.2016
    Пол:
    Адрес: Некрасовка
    Сообщений: 3,390
    Начинайте ругать,а то мне неудобно как то становится.

    - - - Добавлено - - -

    Цитата Сообщение от heth Посмотреть сообщение
    Шпатель нержовый
    конечно.

  7. #7
    Гуру Аватар для Bad Di
    Репутация: 2543
    Регистрация: 13.04.2015
    Пол:
    Адрес: Смоленск- Ебург
    Сообщений: 3,304
    Записей в дневнике
    8
    Цитата Сообщение от Necras Посмотреть сообщение
    Начинайте ругать,а то мне неудобно как то становится.
    Ругать будут "диванные быдло", которые не могут сами а рассуждают
    Так что, получилось? Молодец самому нравится результат? Отлично.
    спойлер




    Я помню, жил на свете дядя Ом
    Покупаю никотин только тутНикотин оптом и в розницу


  8. #8
    Гуру Аватар для vfhbyf35
    Репутация: 3489
    Регистрация: 17.08.2017
    Пол:
    Адрес: Север
    Сообщений: 6,915
    Записей в дневнике
    50
    Цитата Сообщение от Necras Посмотреть сообщение
    Начинайте ругать
    Я сам так не умею, поэтому остаётся только завидовать и хвалить!
    :

  9. #9
    Гуру Аватар для Necras
    Репутация: 1082
    Регистрация: 09.02.2016
    Пол:
    Адрес: Некрасовка
    Сообщений: 3,390
    Цитата Сообщение от Bad Di Посмотреть сообщение
    самому нравится результат?
    Не нравилось бы не позорился). Сейчас чувствую сильное облегчение что все получилось как и планировал,много усилий было вложено,все практически на коленке делалось. Был затык в конце-никак не мог расположить эти толстые провода,но в итоге справился. У меня уже был неприятный опыт-дно 60 никак в мод не вставало и я видимо плату повредил. Эскрайб ее видит,меняет настройки,а дисплей мертвый и не жарит. Тут в какой то момент возникла схожая ситуация,не вставала плата после распайки,но обошлось.

  10. #10
    Пользователь Аватар для Seth2769
    Репутация: 520
    Регистрация: 11.07.2014
    Пол:
    Адрес: Saint Petersburg ,Ульянка
    Сообщений: 376
    Мое почтение и Браво!!!

  11. #11
    Гуру Аватар для венн
    Репутация: 2255
    Регистрация: 13.08.2015
    Пол:
    Адрес: С-Пб.( м.Московская-Парк Победы)
    Сообщений: 5,281
    Записей в дневнике
    12
    ОХРЕНИТЕЛЬНО !
    мои продажи найдете среди тем в профиле

  12. #12
    Пользователь Аватар для Mr. Reese
    Репутация: 152
    Регистрация: 25.01.2018
    Пол:
    Адрес: Синеокая
    Сообщений: 487
    Мое почтение, можно сказать на коленке сделано, без автоматизаций и станков... это очень круто

  13. #13
    Вэйпер Аватар для Terminator70
    Репутация: 1247
    Регистрация: 12.11.2020
    Пол:
    Адрес: СССР-САХАЛИН
    Сообщений: 1,769
    Цитата Сообщение от Bad Di Посмотреть сообщение
    Так что, получилось? Молодец самому нравится результат? Отлично.
    Поддерживаю, Охренетььььь как охренительно !!!

  14. #14
    Вэйпер Аватар для Болото
    Репутация: 417
    Регистрация: 02.01.2020
    Пол:
    Адрес: Арктика
    Сообщений: 1,437
    Очень круто! Может реально свой модик забабахаете?

  15. #15
    Гуру Аватар для Necras
    Репутация: 1082
    Регистрация: 09.02.2016
    Пол:
    Адрес: Некрасовка
    Сообщений: 3,390
    Болото,так и так забахал))). Еще что ли надо? Сделаем.

  16. #16
    Пользователь Аватар для barrakud
    Репутация: 186
    Регистрация: 19.02.2016
    Пол:
    Адрес: Лобня
    Сообщений: 352
    Браво!

  17. #17
    Вэйпер Аватар для Болото
    Репутация: 417
    Регистрация: 02.01.2020
    Пол:
    Адрес: Арктика
    Сообщений: 1,437
    Цитата Сообщение от Necras Посмотреть сообщение
    так и так забахал))). Еще что ли надо? Сделаем.
    Может свой Варяг сделаете...

  18. #18
    Гуру Аватар для KarS
    Репутация: 6589
    Регистрация: 13.09.2012
    Пол:
    Адрес: Замкадовая область
    Сообщений: 12,144
    Записей в дневнике
    23
    Цитата Сообщение от Necras Посмотреть сообщение
    Начинайте ругать
    Ругать может только тот, кто может сделать лучше
    Бойкот компаниям: Вардекс, Понс, Папироска.рф, СуперСмок, Joyeshop,Бабилон.
    счетчик

    Цитата Сообщение от Лохматый Посмотреть сообщение
    сделать можно всё! а то, что сделать нельзя - следует просто сделать, а не вы[censore]ся
    Цитата Сообщение от Лохматый Посмотреть сообщение
    если пар и вкус устраивают - забей на феншуй.
    Цитата Сообщение от Лохматый Посмотреть сообщение
    "О сколько: флуда, словоблудья, готовит просвещенья дух"
    какая нафик разница что намотать, главное чтобы вкусно было. Остальное - от лукавого.

  19. #19
    Гуру Аватар для Necras
    Репутация: 1082
    Регистрация: 09.02.2016
    Пол:
    Адрес: Некрасовка
    Сообщений: 3,390
    Цитата Сообщение от Болото Посмотреть сообщение
    Может свой Варяг сделаете...
    Вообще то есть в планах,но не из алюмишки или стаба,а из пома. Но это потом,если вообще решусь,потому что технически намного сложнее ввиду отсутствия даже примитивного сверлильного станка. Я в юности сделал сверлильный станок из фотоувеличителя,но сейчас и такого нет.

  20. #20
    Вэйпер Аватар для Terminator70
    Репутация: 1247
    Регистрация: 12.11.2020
    Пол:
    Адрес: СССР-САХАЛИН
    Сообщений: 1,769
    Цитата Сообщение от Necras Посмотреть сообщение
    Еще что ли надо? Сделаем.
    Только показывать не забывай)))
    И удачи !!!
