Тест различных аккумуляторов 18650 на «Сёмоваре»

[Alex Klein]

Значит, параллельно надо такую хреновину заказывать.

[svoemesto]

Значит, параллельно надо такую хреновину заказывать.

А лучше не одну!

[Evg33]

на DX есть на 1,2,3 и 4 акка 18650.
http://www.dealextreme.com/p/3-7v-1-...h-leads-100999
http://www.dealextreme.com/p/7-4v-2-...h-leads-100997
http://www.dealextreme.com/p/11-1v-3...h-leads-100996
http://www.dealextreme.com/p/14-8v-4...h-leads-103855
Отсеки соединены вроде как последовательно.

[Alex Klein]

А зачем последовательно? Хотя, если зарядник позволяет, то почему бы нет?

[svoemesto]

А зачем последовательно? Хотя, если зарядник позволяет, то почему бы нет?

Зарядник как раз позволяет последовательно!

[Evg33]

Alex Klein: Зарядник именно последовательно и заряжает. Там еще с доп порта можно вклиниваться между акками.

[svoemesto]

Там еще с доп порта можно вклиниваться между акками.

Ага, чисто для мониторинга.

[svoemesto]

Sanyo 2600mAh
Внутренне сопротивление аккумулятора: ~100 миллиОм
Заряд до 4.20 вольт.
Время заряда - 1 час 36 минут 36 секунд.

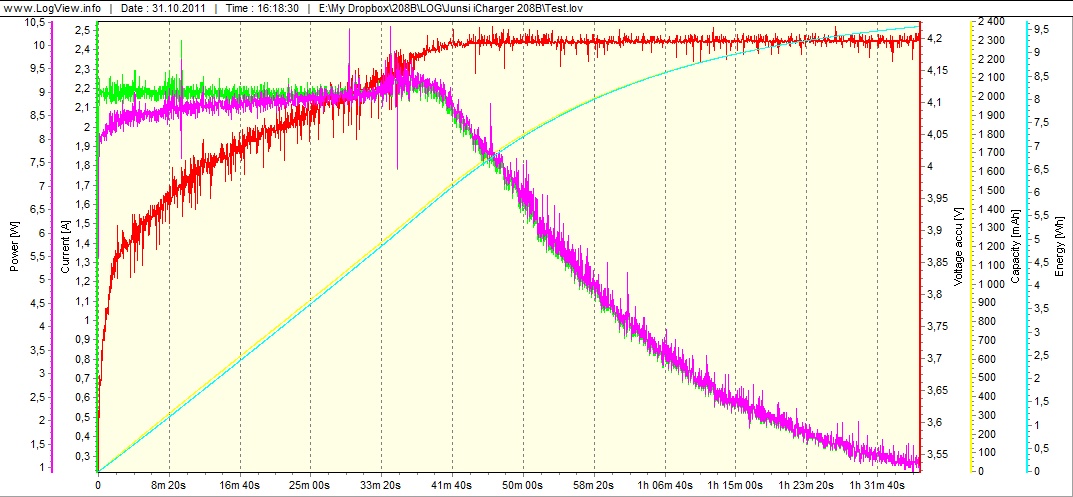

График заряда:


Разряд до 3.0 вольт током 3 ампера.
Время разряда: 47 минут 24 секунды
Остаточное напряжение на аккумуляторе после разряда без нагрузки: 3,38 вольт.
Ёмкость аккумулятора: 2377mAh

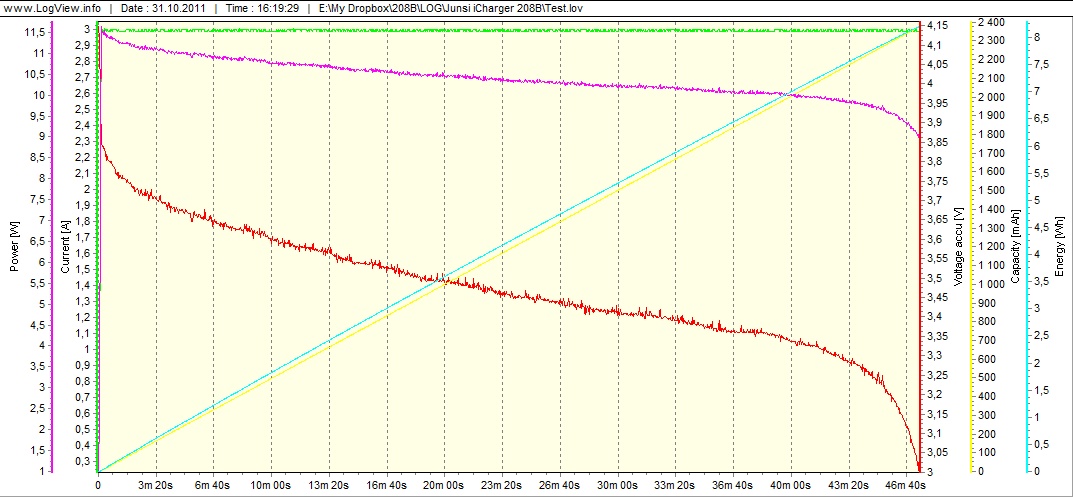

График разряда:

[Evg33]

О! графики стали читабельными.

[partaigenosse]

ни че се 0,1 вольт какой прирост в емкости дали,да еще на остатке точно 200 300 мач
позаряжать чтоль на тр001, а то самодельная на 4,1 заряжает

[svoemesto]

О! графики стали читабельными.

Работаем!

ни че се 0,1 вольт какой прирост в емкости дали,да еще на остатке точно 200 300 мач

Ага

позаряжать чтоль на тр001, а то самодельная на 4,1 заряжает

ТР-001 - отличная зарядка!

[svoemesto]

IMR AW 1600mAh
Внутренне сопротивление аккумулятора: ~60 миллиОм
Заряд до 4.20 вольт.
Время заряда - 47 минут 32 секунды.

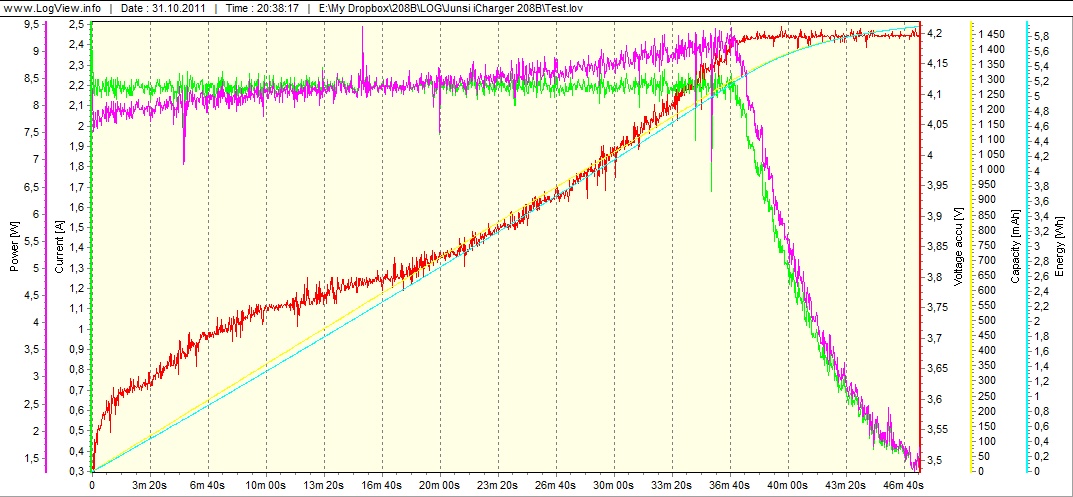

График заряда:


Разряд до 3.0 вольт током 3 ампера.
Время разряда: 30 минут 20 секунд
Остаточное напряжение на аккумуляторе после разряда без нагрузки: 3,35 вольт.
Ёмкость аккумулятора: 1518mAh

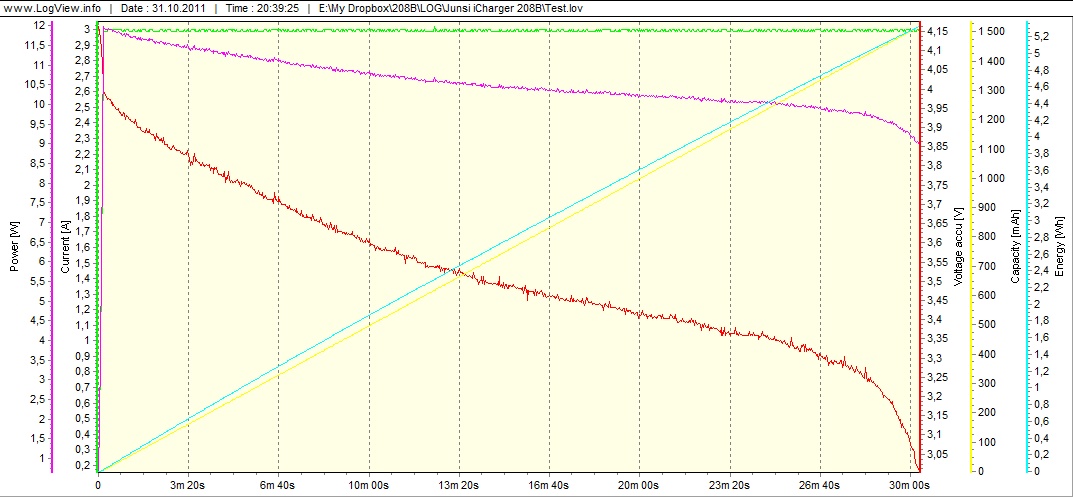

График разряда:

[Tonny]

Сергей, один вопрос - я правильно читаю график AW IMR ?
C ~3.40 Вольт аккумулятор непрерывно разряжался током 3A в течении 10 минут до 3.0. При этом емкость в этом диапазоне составила ~500 mAh ?

[evlal]

Ага, чисто для мониторинга.

Не совсем. Это балансирный разъем, который при зарядке сразу нескольких аккумуляторов подключать очень желательно.
Он обеспечивает выравнивание напряжения в аккумуляторах.
Без него при разном сопротивлении аккумуляторов может получиться, например, что один зарядиться до 4В, а другой до 4,4В.
А зарядка будет думать что в среднем по больнице все нормально.

[svoemesto]

Сергей, один вопрос - я правильно читаю график AW IMR ? C ~3.40 Вольт аккумулятор непрерывно разряжался током 3A в течении 10 минут до 3.0. При этом емкость в этом диапазоне составила ~500 mAh ?

По графику - да, примерно так получается. Завтра могу скинуть таблицу подробную если надо.

[Tonny]

По графику - да, примерно так получается.

Но...Там же ничего нет. По моим измерениям емкость для Sanyo 2600 ниже 3.5 - не более 50 (пятидесяти) mAh, для AW IMR ниже 3.4 - не более 20...
...................
Выведи любой из этих акков в 3.40 и попробуй сделать хотя бы несколько 5-секундных затяжек на 3A. Обе батареи уйдут за 3.0, а скорее всего - вообще - в аут. Каждая затяжка снимает 0.1 вольт с батареи, а у тебя - непрерывный 10-минутный трехамперный съем... Может, 0.3A ? И то - слишком много !
...................
Что-то не так с интерпретацией или шкалой...Там "обвал" в реальности... Или подскажи, где я заблуждаюсь
...................
Один из летних "натурных" тестов:
Разряд на ProVari, СЕ3, 2.9 Om, 4.5 В, 1.5A, батареи: Sanyo 2600, Xtar 2600 (Protected Sanyo)
мл ---- Sanyo 2600 --- Xtar 2600
0 ------ 4.22 -------------- 4.22
1 ------ 4.09 -------------- 4.12
2 ------ 4.02 -------------- 4.04
3 ------ 3.94 -------------- 3.97
4 ------ 3.88 -------------- 3.88
5 ------ 3.83 -------------- 3.83
6 ------ 3.79 -------------- 3.78
7 ------ 3.76 -------------- 3.76
8 ------ 3.74 -------------- 3.72
9 ------ 3.71 -------------- 3.66
9.2 ------------------------ 3.45
10 ----- 3.63
10.3 -- 3.44
При замерах аккам давалось время на восстановление, 2-3 мин., ~+0.02 Вольта...
.................
Тест на мехмоде практически идентичен - полный стоп на 3.32 для Sanyo 1700 и 3.40 для Sanyo 2600
И - ничего особенного в зоне 4.20 - 4.10 Вольт - не более 10% емкости. И все хорошо согласуется с "синтетикой" BA402.
.................
Графики давать не буду. Просто так... информация

[Nivel]

Выведи любой из этих акков в 3.40 и попробуй сделать хотя бы 2-3 5-секундные затяжки на 3A.

Дык если я правильно понимаю, то 3,4 В под нагрузкой (в графике) и 3,4 В. без нагрузки это разные вещи. В последнем случае при постановке под 3А действительно будет резкий обвал. Этож очевидно. Или я не понял о чем речь?

[Tonny]

ык если я правильно понимаю, то 3,4 В под нагрузкой (в графике) и 3,4 В. без нагрузки это разные вещи.

3.4 у Sanyo под нагрузкой "не держится". Вот берешь ты мехмод с нагрузочным вольтметром. Ставишь батарею 3.55, допустим, и ставишь нагрузку - какой-нибудь LR - получаешь 3.40...а через 5 секунд - 3.30, а через 10 - 3.00, а чуть позже - аут !

[Nivel]

3.4 у Sanyo под нагрузкой "не держится".

Ну правильно. И я о том же. Если снять нагрузку с аккума из графика когда на нем будет 3,4 В, то там очень скоро все 3,7 -3,8 В. будут.

---------- Сообщение отправлено в 00:31 ---------- Предыдущее сообщение отправлено в 00:13 ----------

Ну 3,8 я конечно загнул. Да и ладно. Заглянул в подсказку http://lygte-info.dk/info/Batteries18650-2011.html Зависимость прямая, чем выше нагрузочный ток, тем ниже по напряжению начинается зона обвала. Там правда Sanyo в тесте нет, но не думаю, что он ведет себя резко по другому чем тестируемые там литий ионные.

---------- Сообщение отправлено в 00:56 ---------- Предыдущее сообщение отправлено в 00:31 ----------

Во я туплю. Похоже надо спать идти. Разговор то изначально про AW IMR шел! Чего то я про Саньо 2600 думал. Да, действительно странно. После 3,4 В должен быть обвал. Что-то здесь не так...

[svoemesto]

Добавил в первый пост ссылки на Эксельные таблицы зарядов и разрядов, по которым строятся графики.
