Всем привет!
Спешу поделиться впечатлениями от знакомства с клоном мехмода Revolver, купленного в магазине MOIMOD
Оригинал производится фирмой Vapershock. Вот одна из ссылок на забугорный магазин Revolver Mod by Vapershock | Raw Vapez
Итак, начнём

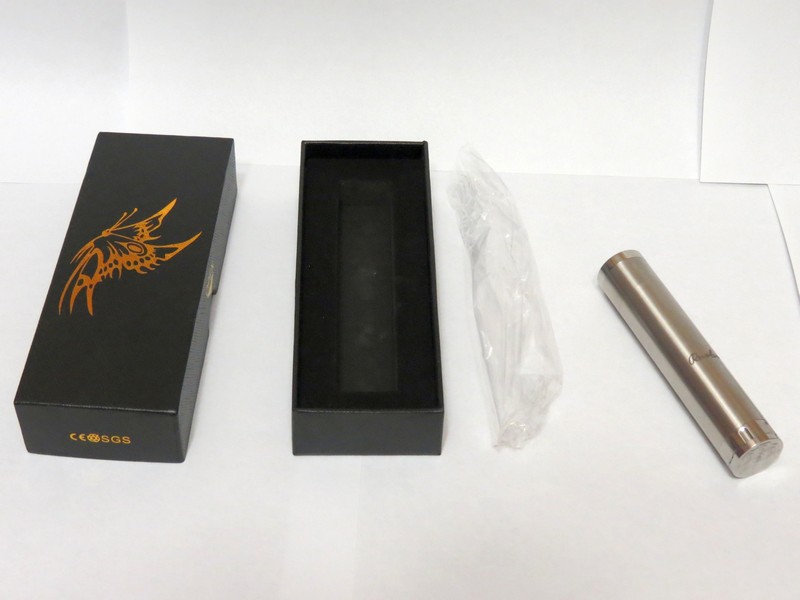

Упаковка
Возможно, по этой странной бабочке кто-то сумеет идентифицировать производителя.
Внешний вид
Надпись

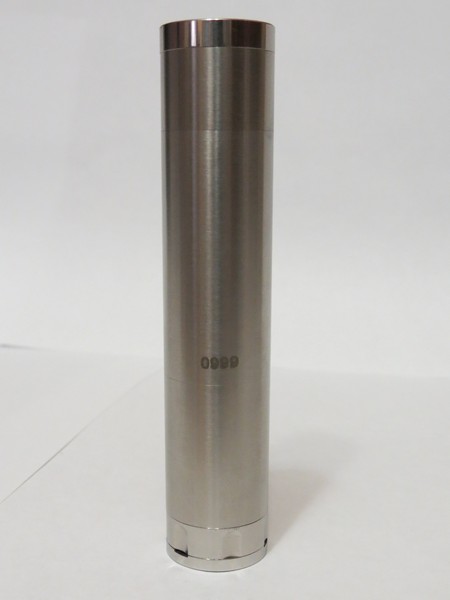

Номер
Это полная сборка 18650+кик - длина 108мм.
Сборка под 18650 - длина 93 мм.
Сборка под 18500 - длина 78 мм.
Забыл сфоткать...
Сборка под 18350 - длина 63 мм.
Вид в разборе
Хочу отметить, что швы между трубами подогнаны просто великолепно! НО, подгонка какая-то однобокая...
Поясню - если накручивать проставки ПОД основную трубу - всё замечательно. Швы практически не видны, пальцами вообще не ощущаются.
На фотографиях их всё-таки видно, но в реале они практически не заметны.
Но если те же проставки накрутить НАД основной трубой - швы сразу "вылезают".

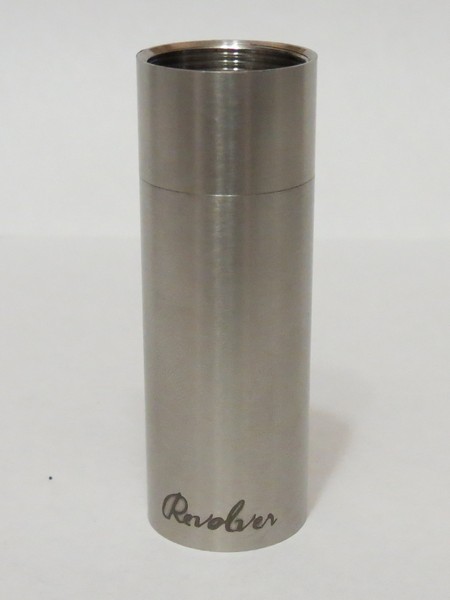

Проставка под 18500
спойлер

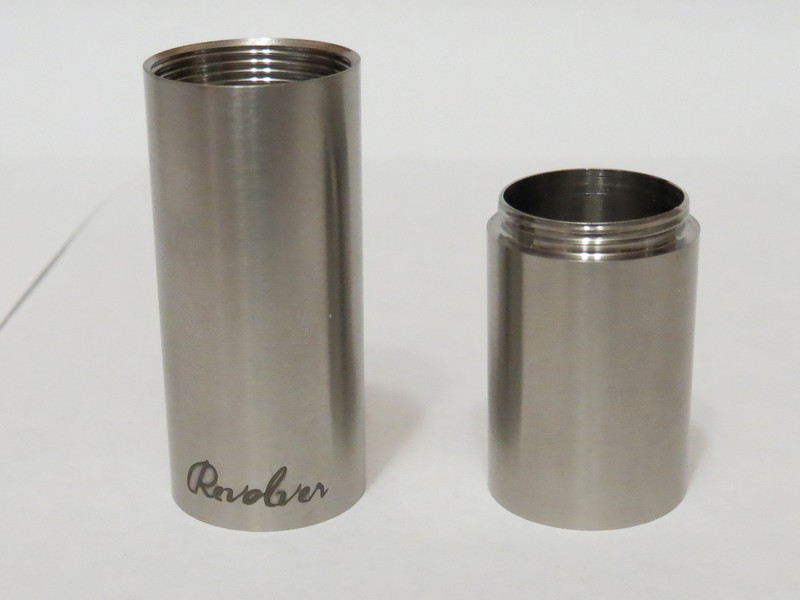

Проставка под 18650
спойлер
И тут нашёл "косяк" производителя - проставка под 18650 накручивается только ПОД основную трубу. При попытке накрутить её с другой стороны проставка проваливается сквозь резьбу.
Хотя резьбы везде одинаковые, М20х1.

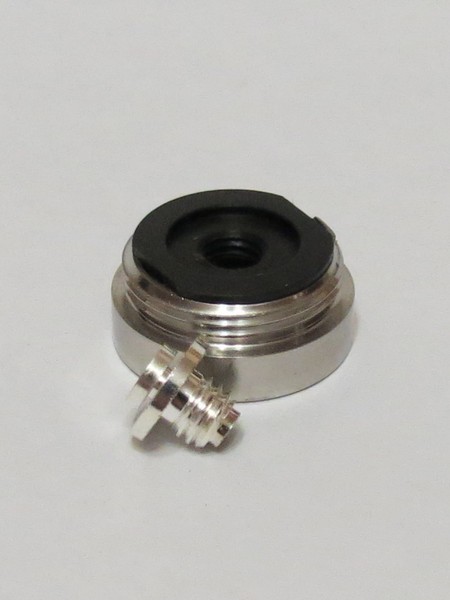

Коннектор 510
Регулируемый. Можно подогнать под разные атомайзеры и под разные батареи.
У клона, в отличие от оригинала, отсутствует накатка на регулировочных элементах, что может затруднить быструю подгонку в полевых условиях.
Кнопка
Заблокирована
Разблокирована
Контакт, хоть и имеет большой шлиц под отвёртку, не регулируемый.
Кнопка в разборе
Механизм блокировки достаточно необычный.
Разблокирование осуществляется вытягиванием кнопки из мода и поворотом её на 60 градусов в любую сторону до характерного щелчка. Таким же образом кнопка блокируется.
Полный круг поворота кнопки состоит из трёх пар положений заблокирована-разблокирована, т. е. из шести щелчков.
Вот он, РЕВОЛЬВЕР - фрезеровка неподвижной части кнопки под револьверный барабан, рисунок на торце кнопки в виде шести патронов и шесть щелчков при её прокручивании!
Отвод газов также происходит через кнопку. Для этого в неподвижной части кнопки имеются три довольно больших (3мм) отверстия. В заблокированном положении кнопки эти отверстия совмещаются с тремя фрезерованными каналами в толкателе.

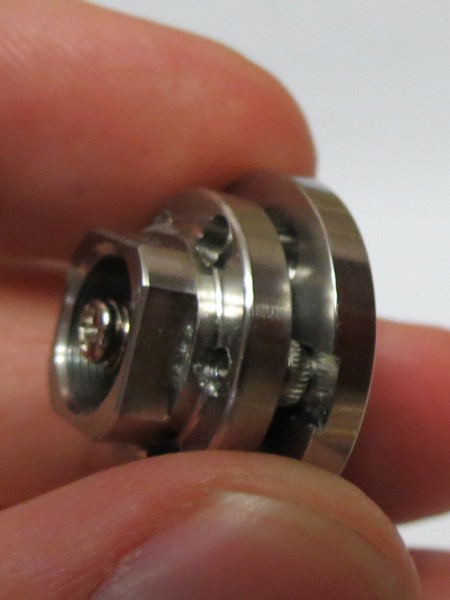

Ещё несколько фотографий механизма блокировки.
Механизм разблокирован. Видны винты с накаткой, которые упираются в выфрезерованные каналы.
Механизм разблокирован. Другой ракурс. Видны большие отверстия для отвода газов с необработанными краями
Механизм разблокирован. Виден выфрезерованный канал для отвода газов при заблокированной кнопке. Обработка отверстий говорит сама за себя
Механизм заблокирован. Отверстия и каналы совпали.
Стоит заметить, что в кнопке отсутствует изолятор, и батарея прижимается непосредственно к стальному ободку кнопки. Ход кнопки "из коробки" был довольно большой - около 3мм.
Кнопка немного гуляла и сильно звенела при отпускании. В итоге я сошлифовал 1,5мм высоты ободка. Теперь кнопка не "гуляет", нажимается мягко в любой точке, звон тоже ушёл.
Т. к. резьбы в моде стандартные М20х1, это позволяет использовать гибридные коннекторы для уменьшения общей высоты готовой сборки.
ПараВоз на Револьвере с родным коннектором
ПараВоз на Револьвере с гибридным коннектором
Кнопку тоже можно менять.
Кнопка от Лернейской гидры
Слева кнопка от Револьвера, справа от Муравья.
Ну и такой вариант - кнопка от Револьвера на Муравье
Я остановился на таком варианте
Итак, подведём итоги.
Клон мехмода Revolver мне понравился.
Из плюсов отмечу хорошую подгонку швов труб, регулировку под высоту коннектора атома и батарею, стандартные резьбы М20х1, и, конечно же, способ блокировки кнопки!
Минусы - невозможность накрутить проставку под батарею 18650 сверху основной трубы, большой ход кнопки "из коробки", отсутствие изолятора минуса батареи, никакая обработка отверстий для отвода газов (хотя они и не видны в собранной кнопке), отсутствие накатки на регулировочных элементах коннектора.

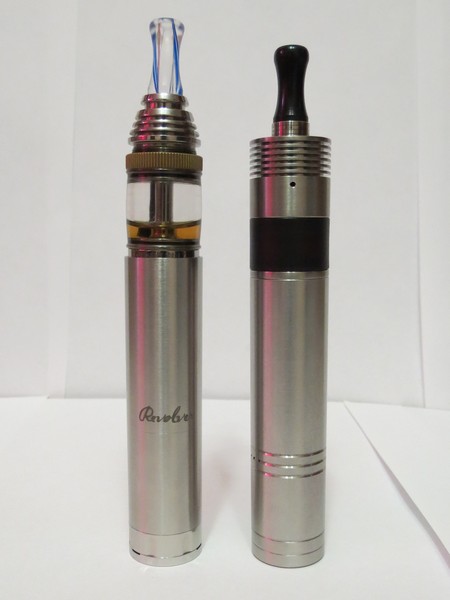

Теперь две основных моих связки выглядят так
Спасибо за внимание!
