The Little Sister

[Viatche]

Короче, я таки заказал себе ... но не мод, а корпус (стоит 5 баксов) и разъемы 510 батареи.

что за корпус и где ? ссылочку можно ?

[Thaimen]

что за корпус и где ? ссылочку можно ?

Уже было, невнимательно читаете вот ссылка
Меня гораздо больше интересует схема переключателя.

[Viatche]

Т.е. каждый переключатель : + некие омы в цепь. Т.е. 10 пиновый переключатель = 10 шагов от 3.7 до 7 вольта. Один шаг = 0.33 вольта. Ну и схема будет по размерам не мелкая - все же 10 резисторов.

резисторы смд типоразмера 0805 имеют габариты 2.0х1.2х0.4 если нет фена то припаять можно даже паяльником

[AlexCZ]

А как насчет мощности? Ведь это все же почти 7 ватт. Далеко не каждый резистор такое вытянет. Как мне сказали - микросхема нужна.

Меня гораздо больше интересует схема переключателя.

т.е. набор необходимого сопротивления в цепи набирается суммой включеных переключателей. Естественно по порядку. В этой схеме резисторы одинаковые.

Можно построить другую схему, но тут уже надо сильно думать головой, прежде чем настраивать необходимое сопротивление. Для этого надо подобрать резисторы вот таким образом:

1,2,4,8,16,32... (двоичную систему все помнят?)

Соответственно, с помощью DIP переключателя можно будет выставить любое напряжение, как посчитается благоразумным.



Исходя из этой формулы и зная финальное необходимое сопротивление (2.5 Ома), можно расчитать необходимое сопротивление каждого резистора в этой схеме.

Поставив DIP с 8 переключателями и 8 резисторами мы получим 255 градаций регулировки напряжения (это 0,014 V). Поставив DIP с четырьмя переключателями и 4 резисторами получаем 16 градаций (0,23 V).

Идеально (ИМХО) будет 5 переключателей. Градация будет 0,11 V.

Обычный подстроечник сюда не покатит - нет таких подстроечников миниатюрных, которые выдержат 7 ватт.

[AlexCZ]

Ну и еще проще, чтобы особо не парится с расчетом сопротивлений (главное, чтобы мощность вытянули, не забываем про рассеивание 7 ватт!!!)




Далее схему можно дополнять, как хочется, варьируя цепью резисторов R2

[Viatche]

Честно говоря мне даже в голову не пришло что Вы собираетесь резистивные делители делать...ну хоть LDO поставьте и там вместо подстроечника сделайте диппереключатель.
Вообще если со стабилизацией не заморачиваться то вот http://easyelectronics.ru/shim-regulyat ... ne555.html проще придумать трудно

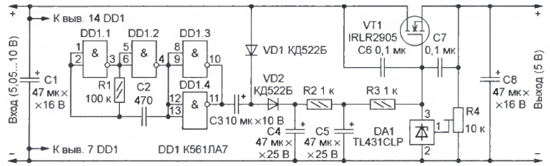

ЗЫ вот вам со стабилизацией http://radiokot.ru/forum/download/file.php?id=40028

[eddy]

Весело тут у вас... Делители на дипах... Резисторы на 7Ватт... Кипятильники делаете? Или паяльники?

[mksserg]

Очень мне тут все интересно, но нихрена не понятно кроме схемы с резисторами(как сопротивления рассчитываются я еще помню).

Короче, я таки заказал себе ... но не мод, а корпус (стоит 5 баксов) и разъемы 510 батареи.

Будем собирать в таком варианте (если влезет):

1. Переключатель параллельное подключение или последовательное (для HV).
2. Переключатель для 3-4 позиций настраиваемого напряжения (настроил каждую позицию отверточкой и забыл).
3. Вариант работы с одной батарейкой, а второе место использовать под флакон с жижей. Только надо подумать, как в этом корпусе сделать механизм подачи жидкости непосредственно на атомайзер.

10 пиновый переключатель = 10 шагов от 3.7 до 7 вольта.

У меня два вопроса:
-откуда 7вольт?
-регулировка напряжения просто резисторами?

[AlexCZ]

7 вольт берутся от двух батареек по 3.7V

Не на резисторах конечно

[mksserg]

7 вольт берутся от двух батареек по 3.7V

А как вы планируете их там разместить?

Не на резисторах конечно

Извините , но это мини трамвайная печка получается...

[AlexCZ]

А как вы планируете их там разместить?

А вообще - есть смысл скататься на базар, где китайцы всяким требузитом с батарейками торгуют. Думаю, что можно будет не один корпус найти

Вообще-то хотел собрать на ИМС.

[mksserg]

AlexCZ
Если две батареи, то где будут резисторы?

[AlexCZ]

mksserg, схема собирается на ИМС, подстроечник будет мааахонький (под отверточку). Я не буду делать колесико, но сделаю 3-5 "пресетов" регулируемых

т.е. вместо внешнего колесика у меня будет переключатель 3-5 позиционный, который будет переключать пресеты и отключать девайс полностью.

[mksserg]

т.е. вместо внешнего колесика у меня будет переключатель 3-5 позиционный, который будет переключать пресеты и отключать девайс полностью.

эл. схема то какая будет?

[AlexCZ]

Не сложная, факт!

Вот концепт:

[eddy]

AlexCZ Жжоте!
ЗЫ. Осталось найти микроскопический 5-позиционный переключатель, микроскопические подстроечники - 4шт., микроскопическую микросхему, ну и микроскопические проводки, чтобы все это хозяйство соединить.

[AlexCZ]

eddy, ну не такое уж оно все микроскопическое. Пока только концепт. Может 4х режимов и не выйдет, но микросхема, которая спокойно вписывается в этот размер уже имеется.

И вообще - идей сейчас вагон, бо как "обрезки труб" за 200 баксов меня не радуют. Хотя в таком размере, как BUZZ можно черта с рогами наворотить, а не 4 "пресета" составить.

[eddy]

AlexCZ А микруха какая, если не секрет?

[egor3e]

кто нибудь заказывал в этом магазине?как работают?палка есть?отгрузка какой почтой?трэк дают?

[egor3e]

Вобщем заказал себе сестренкупару дней общался с Кеном....несмотря на выходные....отвечает быстро...с сайтом напряги вышли...почему дальше доставки не пускает...Кен выставил счет в палке....палку принимает...доставка 19 долларов (обещал трек)..очень удивился что у нас есть ветка о сестренке))....посмотрим как отправит и сколько идти будет и что за девайс))
