отлично парит :) просадки пока, правда не мерял
не грееццо :) да для индульгенции, но пружину вверху нужно ставить поменьше
кондер есть, на второй фотографии в правом верхнем углу, напротив подстроечника
Вид для печати
отлично парит :) просадки пока, правда не мерял
не грееццо :) да для индульгенции, но пружину вверху нужно ставить поменьше
кондер есть, на второй фотографии в правом верхнем углу, напротив подстроечника
Зачот! Осталось придёлать вольтметр и будет конкурент provary. Если уменьшить кнопку и воткнуть рядом подстроечник, на обратную сторону как раз должен поместиться вольтметр.
была такая мысль, но забил по следующим причинам
1. нужен программатор и т.д не начальный уровень (это моя первая плата)
и главное
2. нафига он нужен - шкалу разметил и видно сколько вольт, даже это не нужно - подстроил по вкусу и пофиг сколько там вольт
вольтметры продаются готовые на ebay, программатор не нужен.
хорошо убедили, но главное пункт - 2Цитата:
Сообщение от BBS
вольтметр имхо только украшение
варивольт для меня вообще побочный бонус, собирал только ради стабилизатора, поскольку парю генезис
Непонятно как в ваших схемах и проектах на последних страницах напяжение повышается. Есть к примеру один элемент на 3,7v. Необходимо поаысить до 5v.
постоянное напяжение поаысить нельзя, значит преобразуем в переменное или импульсное. А дальше необходим трансформатор. И где он?
эта схема по определению расчитана на понижение :)
surfer ЗАЧЁТТТ!!! Тоже хочу такую в свою Дулю!!!
оффтопик: Раз уж тема про стабилизацию)) Подскажите, камрады, стабилизатор для 3-х комнатной квартиры?
Покупаете 5-комнатную и цементом стабилизируйте до 3-комнатной. Для последующего изменения настроек вместо цемента можно использовать гипс.
BBS, ну зачем так нажираться по понедельникам?:D
Tigra, у нас форум немного другого направления, тут телепаты-электрики редки... :)
У нас сразу возникнут дополнительные вопросы. Типа, что собираешься стабилизировать и какова мощность нагрузки. Или ты всю квартиру?O_O Большие перепады напряжения?
:D
Я случайно... С кофе перепутал...
Tigra
http://www.aes.ru/stabilizer/
http://chip-nn.ru/7.php
может из этих, чего выйдет :xz:
MCP73812T-420I/OT - из полезного
остальное не приглянулось
Нее...., я шим-контроллеры имел ввиду, есть даже повышающие U.
например LM2621MM, есть понижающие 3амперные, что тоже-неплохо.
LM2621MM на 1 А
ниасилил 63 страницы... Просматривал крайне бегло и своей истины не смог найти((( В самом начале топа поднимался вопрос про КРЕН, а потом все перекинулись на программаторы и прочую подобную...
Суть вопроса:
Есть ББ по типу СвоёМесто, только кнопка сверху-сбоку и акк UF 3000мА/ч(при необходимости возможно затолкать туды 2 акка поменьше размером, дабы 7 вольт на выходе получалось). Регулировка, блокировки и прочие заморочки не нужны! Добьюсь ли я ПОСТОЯННОГО выходного напряжения, с последующем отключением при его просадке на акке, поставив КРЕН(с маркой и характеристиками оного после разбираться буду) в схему(если это можно так назвать) питания?
ДаЦитата:
Сообщение от Urinaman

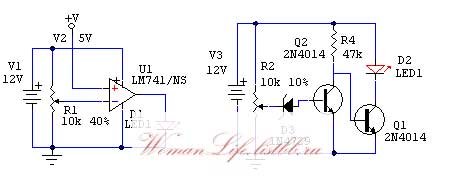

Нет, контроля не будет, но он и не нужен тк просадка будет очень большая, для контроля можно поставить супервизор или так напримерЦитата:
Сообщение от Urinaman
http://vfl.ru/i/20110731/70e96f159a9...4a4dab7e_1.jpg
http://vfl.ru/i/20110731/fe20bd8edd1...84923aab_1.jpg
Ставить лучше наверное lm350
Крайне не советую.:nea: Будет греться и забирать на себя почти половину мощности. Если руки паяльника не держали, то лучше сделать так. Или собирать самостоятельно на ST1S10, если места очень мало. Схем в ветке море.Цитата:
Сообщение от Urinaman
собрал мод с ST1S10, порадовало отсутствие просадок под нагрузкой и увеличение ресурса акков - раньше двух хватало на 4мл, со схемой на 6мл :) х.з почему то ли из-за пульсирующего режима, то ли из-за того что на 4,2 не парю, только 3,7
Питерцы, кто может за денюшку в кнопку дули плату стабилизации впаять? У меня руки... Ну вы поняли :)
