По просьбе Flint сделал прошивочку для AtTiny25 (как самая доступная весчь, вообще должна и на AtTiny45 и на AtTiny85 пойти без проблем).
включение/выключение 5 нажатиями на кнопку, ну и сигнал коммутации для транзистора или микры какой...
Остальное он разъяснит, если захочет :D

По поводу прошивки - по негласно принятому правилу первый байт в EEPROM это OSCCAL данные, больше там ничего нет ) По даташиту смотрим что и как и калибруем прошиванием данных в EEPROM ;)
"Фьюзы" на МК должны стоять так:
CKOUT - 1 (unprog)
CLKDIV8 - 0 (prog)
WDTON - 1 (unprog)
RSTDISBL - 1 (unprog) (нам пин RESET ещё может пригодитсья в будущем ;) )
CKSEL - 0010 (Int RC Osc 8MHz - короче внутренний генератор на 8 мегагерц)
12.05.2011, 16:22
BBS

А где исходник? ((
12.05.2011, 17:55
-qwerty-

BBS,
А щаз всё показать и рассказать ))) Ну уж из HEX не выдернуть ASM ну это как то даже никак.. Честно...
12.05.2011, 18:28
-qwerty-

Добавил инфы по поводу МК в пост с прошивкой.
17.05.2011, 01:54
zoom

Вложений: 1

Немного не в тему, но попробовал промоделировать в протеусе данную схему и она работает.
Это индикатор разряда литиевой батареи.Наверно можно применить в самопале.Только шунт надо подобрать между 0,3-0,5 ОМ.
17.05.2011, 02:39
BBS

Сложновато... Обычный индикатор разряда не стоит такого количества элементов.
2 кондёра по 10мкф - ваще отжиг!
17.05.2011, 03:03
zoom

BBS а моргание как организовывать на меньшей базе элементов?
Это хоть на родные платы похоже по работе.
Типоразмер конденсаторов 0805 соот не очень большой.
17.05.2011, 03:07
BBS

Цитата:

Сообщение от zoom

BBS а моргание как организовывать на меньшей базе элементов?
Это хоть на родные платы похоже по работе.

А моргалка пишется на ASM для микроконтроллера. Контроль разряда и стабилизатор там же. Добро пожаловать в наш дерьмовый мир!
А вот как выглядят платы для эл. сигарет: http://bbs.unet.ws/images/est/EXO/IMG_8639.jpg
Точно поменьше чем ваши кондёры по 10мкф.
17.05.2011, 03:10
AddWin

Цитата:

Сообщение от zoom

Немного не в тему, но попробовал промоделировать в протеусе данную схему и она работает.
Это индикатор разряда литиевой батареи.Наверно можно применить в самопале.Только шунт надо подобрать между 0,3-0,5 ОМ.

Цитата:

Сообщение от BBS

Сложновато... Обычный индикатор разряда не стоит такого количества элементов.

Ага. Это обычно 1 элемент.:)
А тут вообще непонятно что. Симметричный мультивибратор, генерация которого прерывается ключом Q3 при падении на резисторе R5 напряжения в в районе полвольта. То есть до ампера светодиод моргает, далее просто горит.
А зачем ключ Q4 управляется регулируемым переменным резистором напряжением - вообще непонятно. Бред. Недооткрытие ключа - падение напряжения на ключе - превышение максимальной рассеиваемой ключом мощности - и нет ключа.:xz:
17.05.2011, 03:11
BBS

Это типа варя :D
А ключик на радиатор!
17.05.2011, 03:13
zoom

BBS В сигаре китайской никаких МК нет. Все моргает.Но и контроля заряда соот тоже нет (от USB, например).Заряд на отдельном устройстве.А вот разряд мониторит.
17.05.2011, 03:18
AddWin

Цитата:

Сообщение от BBS

Это типа варя :D
А ключик на радиатор!

:D
17.05.2011, 03:18
zoom

AddWin Какого ключа? Логического полевика для 5 вольт на затвор? Уверен, он работает на 3 вольта.Потенциометр это эмуляции падения напряжения в симуляторе.Повторюсь, что на китайской сигаре нет МК.
17.05.2011, 03:31
AddWin

Цитата:

Сообщение от zoom

AddWin Какого ключа? Логического полевика для 5 вольт на затвор? Уверен, он работает на 3 вольта.Потенциометр это эмуляции падения напряжения в симуляторе.Повторюсь, что на китайской сигаре нет МК.

Понял. Такой регулятор только для имитации батарейки. А схема моргает при недостаточном токе через R5. Но это всё равно

Цитата:

Сообщение от BBS

Сложновато... Обычный индикатор разряда не стоит такого количества элементов.
17.05.2011, 03:44
zoom

Не, ну понятно, что на АЦП МК круче.Там не только моргать будет, а еще и ламбаду играть.
17.05.2011, 08:04
zoom

Вложений: 1

Пробовал создавать тему.Что-то не создается. Короче говоря нашел такую хрень у себя и потом выяснил, что она еще и продается до сих пор.
http://www.platan.ru/cgi-bin/qwery.p...58&group=24104
какие будут мысли? 18650 как влитой входит... и даже кнопка есть.
17.05.2011, 08:51
ram

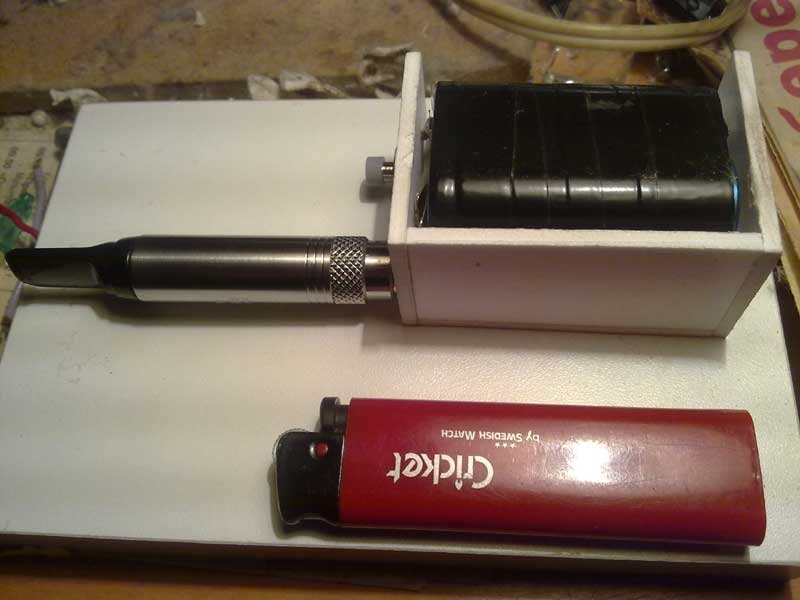

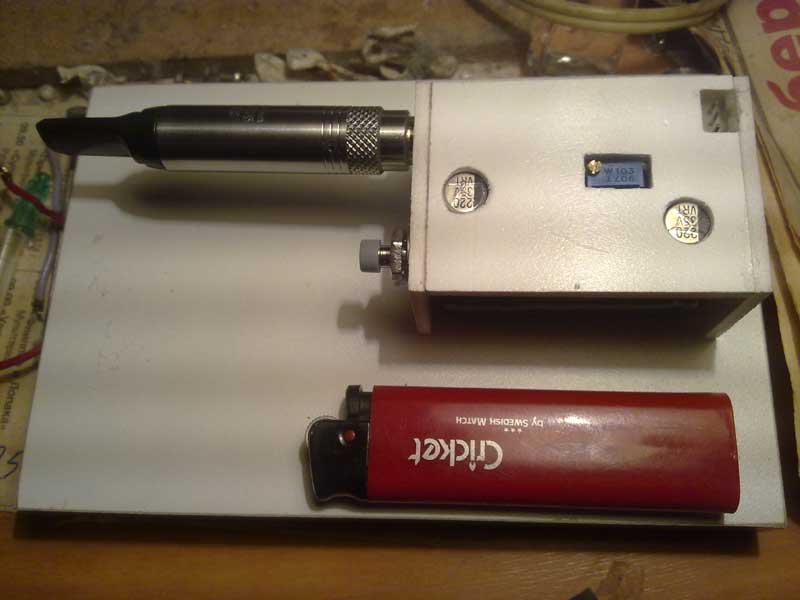

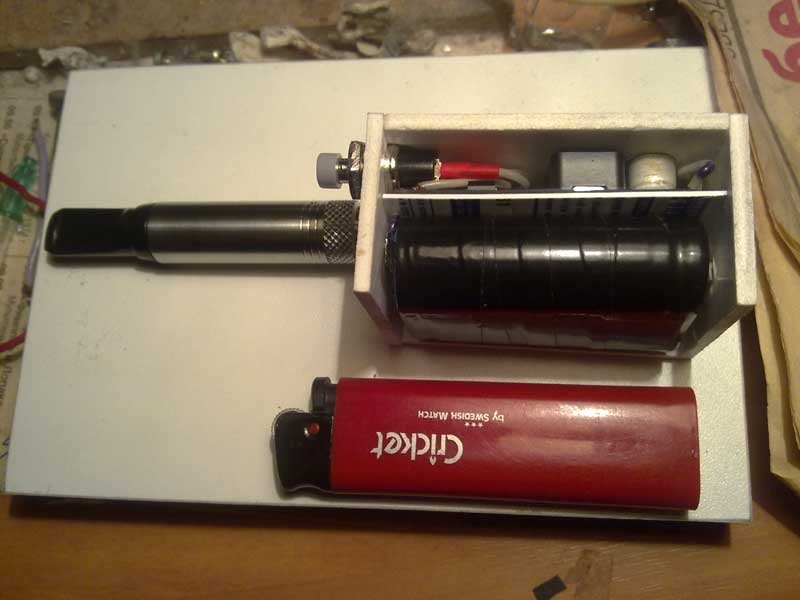

Дошли руки. собрал из этого http://cgi.ebay.com/ws/eBayISAPI.dll...=STRK:MEWNX:IT домашний вариант, акки 17500 из старой батареи ноута, кнопка через полевик, зарядка через разъем для умной зарядки с балансиром

http://vfl.ru/i/20110517/f910c986281...92695389_1.jpg

http://vfl.ru/i/20110517/3ea289ac1f4...7fcf9f20_1.jpg

http://vfl.ru/i/20110517/738a437a5da...e31771ca_1.jpg

http://vfl.ru/i/20110517/751b2ac97dd...59ed9c6c_1.jpg
17.05.2011, 14:51
zoom

ram
Да, неплохо.В Москве только одна 2596 стоит более 100р. Правда, я не знаю сколько с пересылкой это обходится, а так -то ничего себе цена, не дорого совсем.
А зарядка лития у вас тоже в этой же коробке? Или отдельно?
17.05.2011, 20:11
ram

Отдельно, такая http://www.hobbyking.com/hobbyking/s...idProduct=7523
17.05.2011, 21:45
Nicom

Цитата:

Сообщение от zoom

а моргание как организовывать на меньшей базе элементов?

Чем не понравились обычные моргающие светодиоды? В них уже есть свой генератор, линзу можно подточить под нужный размер обычным надфилем и заматировать шлиф. бумагой

Цитата:

Сообщение от zoom

Повторюсь, что на китайской сигаре нет МК.

Тогда что же там за микросхема, к которой подключены кнопка (микрофон), полевик, светодиод? По вашему не контроллер?
