ilovich

Сообщение от llekhin

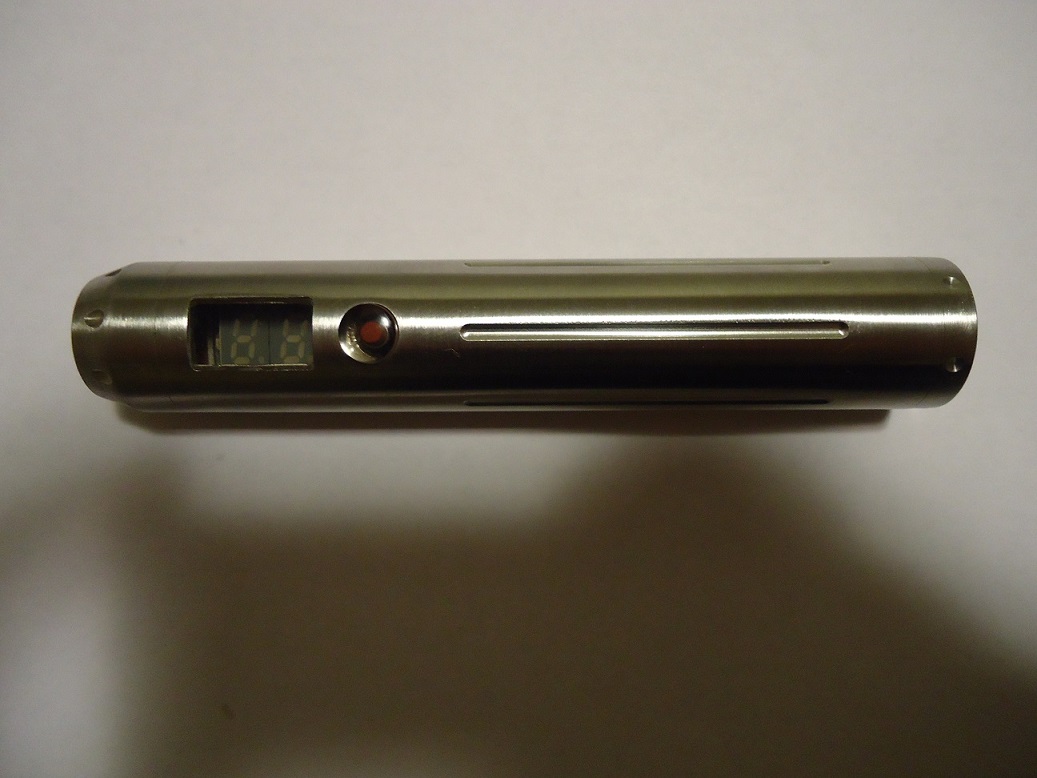

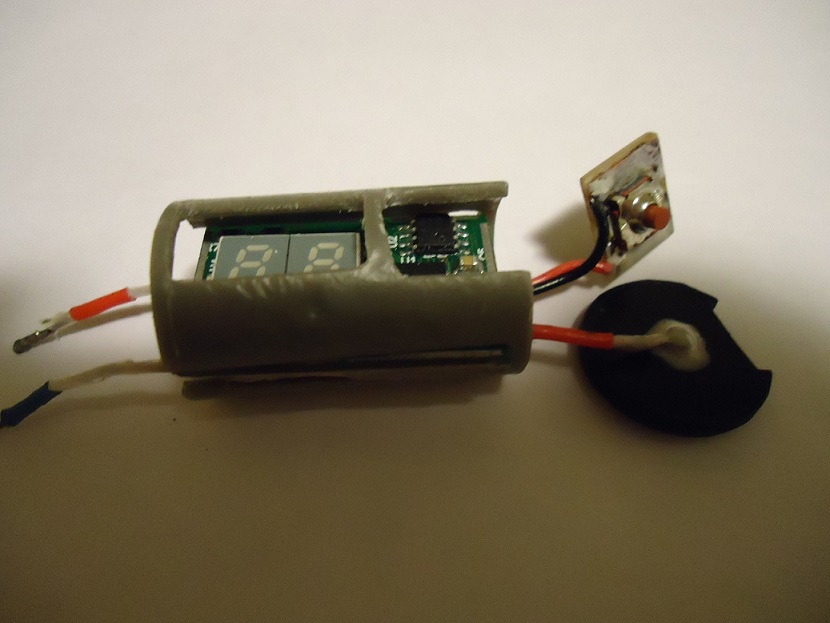

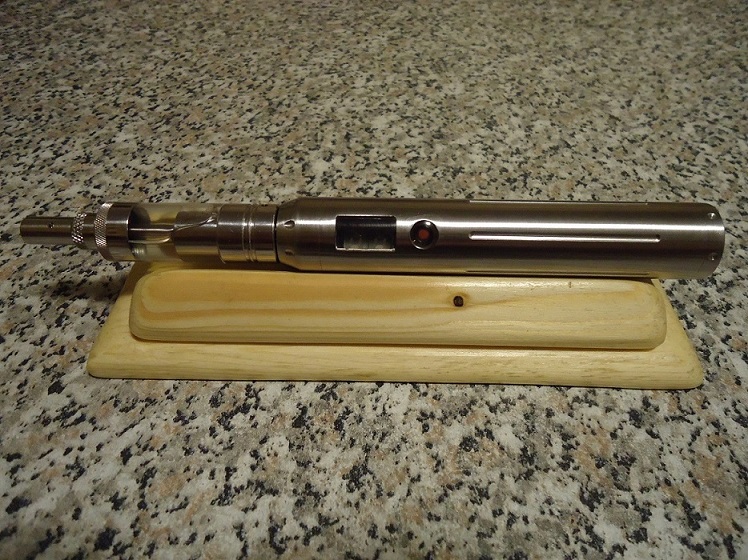

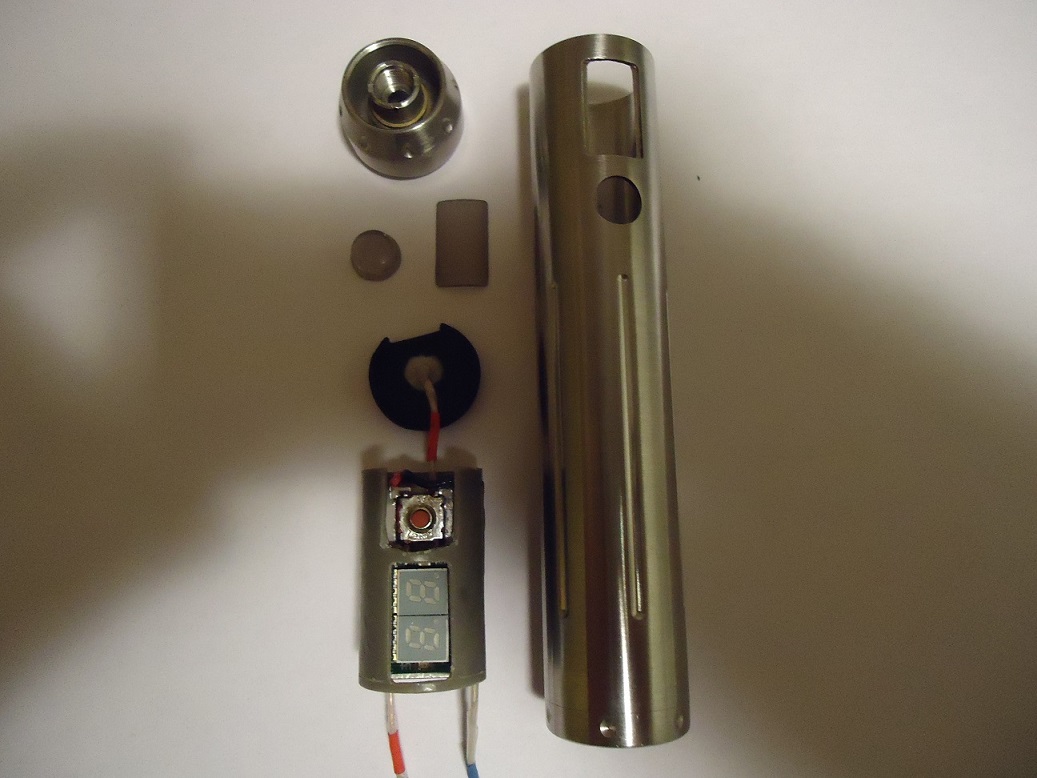

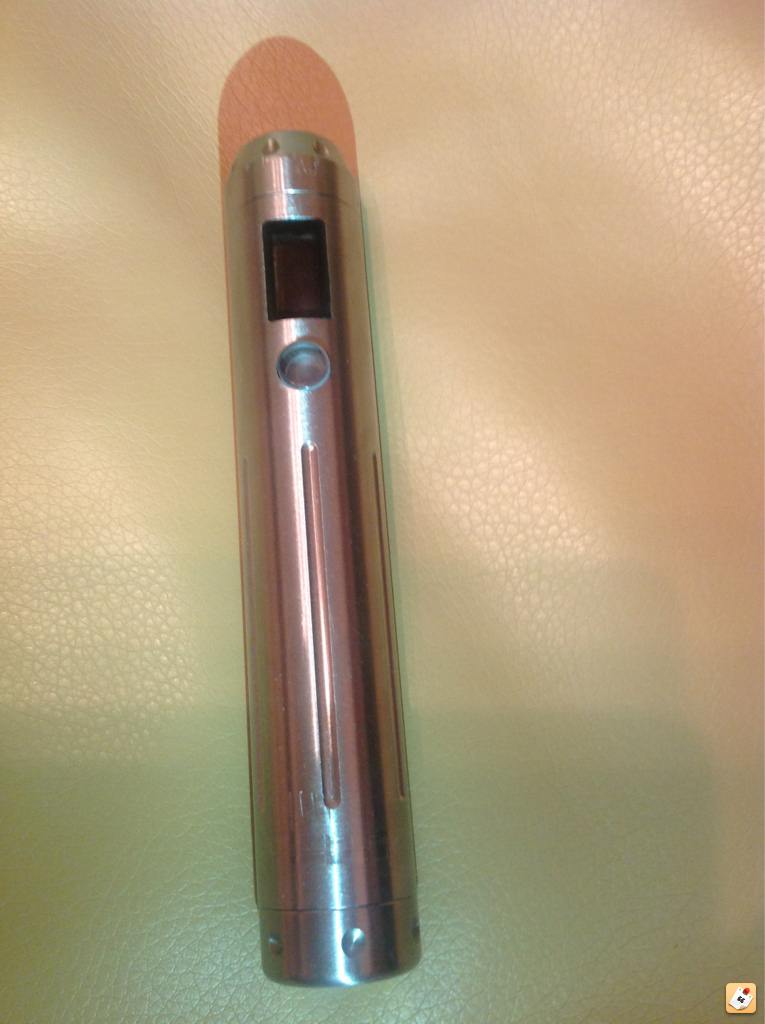

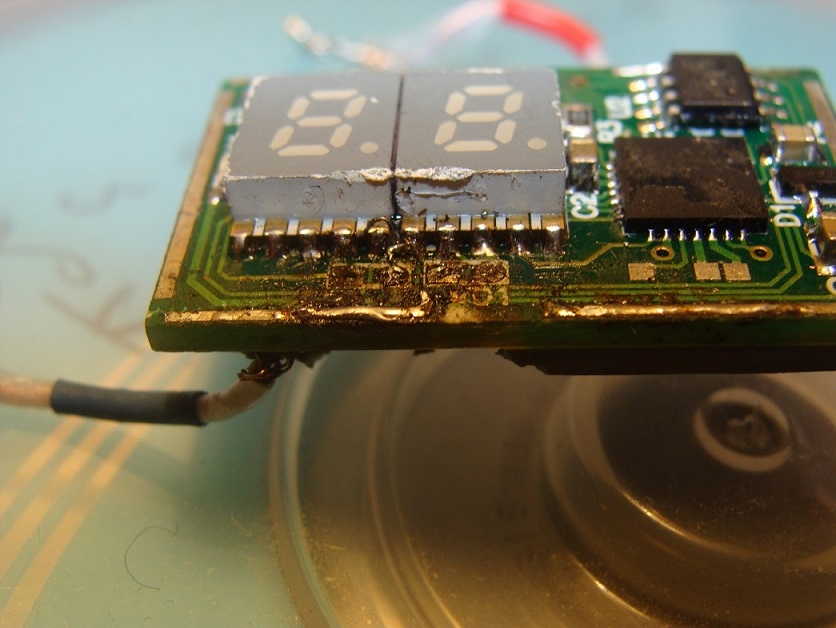

И я наконец влился в ряды нивеловодов ! Достался мне ZMAX sigelei V2 - Нержа и цельно точеный коннектор но весь карябанный и плата NIVEL 1.81 под убитая ! Первые два фото - в каком непотребном виде мне досталась плата и корпус ! Решил я заняться ! Разбирается девайс очень легко ( главное не использовать тиски и газовый ключ ) - подцепляем аккуратно защитное стекло и снимаем его ! Затем в щель вставляем небольшую отвертку и упираемся в голову изнутри ( аккуратно не сломайте сам экран ) наискосок ! Затем держа тушку вниз головой на весу в руке и придерживая пальцами отвертку бьем по ней молотком ( небольшим ) ! Мне хватило 4-5 коротких резких ударов ! Все - тушка разобрана ! Затем удаляем все кишки ! В голову вставляем винт чтоб хвост торчал наружу подходящего диаметра и стягиваем все гайками с шайбами ! Затем собираем тушку ( без кишок ) ! Конец винта в дрель а саму тушку оборачиваем шкуркой и.....вперед на маленьких оборотах ! Все коцки убрались и получилось типа сатин ! Стекло защитное точил из куска оргстекла а когда вошло плотно в пазы то сверху зашкурил вместе с тушкой и стало с радиусом и заподлицо и чуть за тонировал его ! Толкатель кнопки тоже точил в дрели ! Плату пропаял аккуратно дорожки восстановил экран поправил и где паял залил автогерметиком ! Обойму для платы сделал из куска трубки для защиты проводов ( есть на любом рынке ) ! Внутренний плюсовой контакт решил к плате не паять а сделать отдельно ! Затем для самой кнопки сделал платку с отверстием по середине чтоб на 1мм утопить кнопку а то не влезит ! Затем все спаял и собрал - все как я и хотел - без клея и сидит плотно и не болтается ничего ! Привыкаю к меню ! И радуюсь новой игрушке ! Спасибо Александру за разработанную и сделанную им отличную плату и консультацию в ремонте !
