Идея корпуса взята здесь:
Украинский форум любителей электронных сигарет • Просмотр темы - Map-Tank за 15 минут.

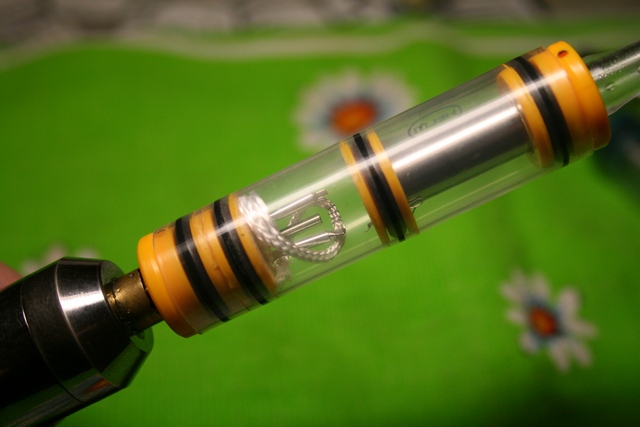

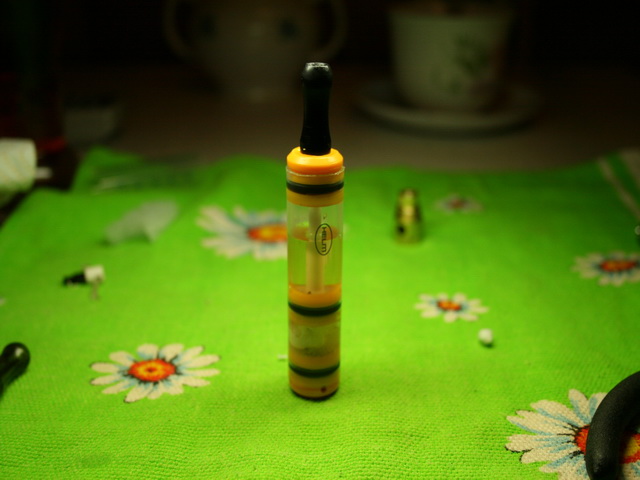

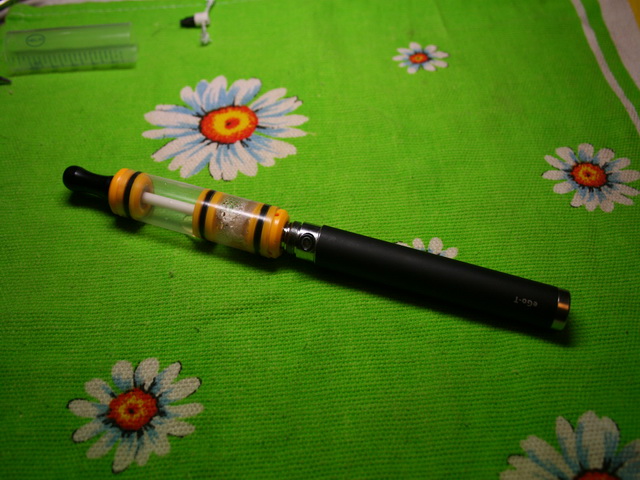

Вариант-1 Мод Билайн
Вложение 39567Вложение 39578

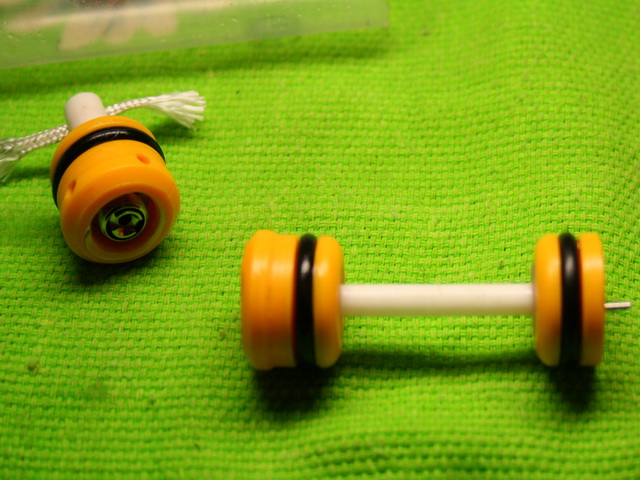

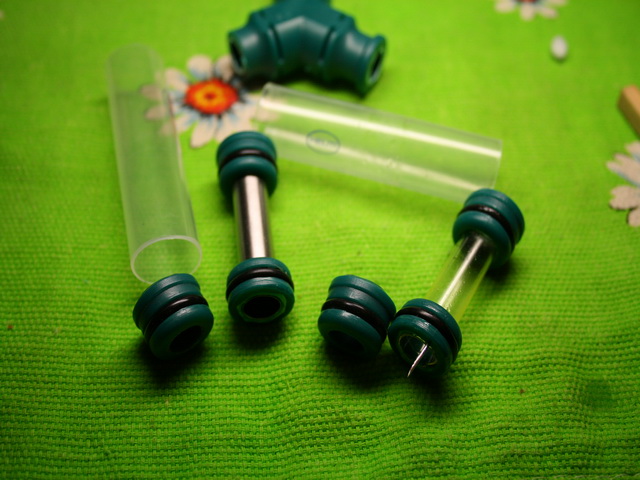

Детали: корпус- 10ти кубовый шприц, заглушки- концевики тройника поливочного шланга,
Вложение 39575

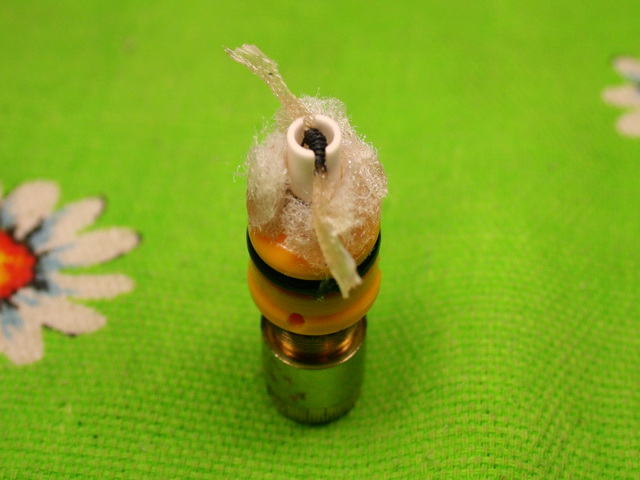

коннектор с укороченным штоком и чашкой от CE2,

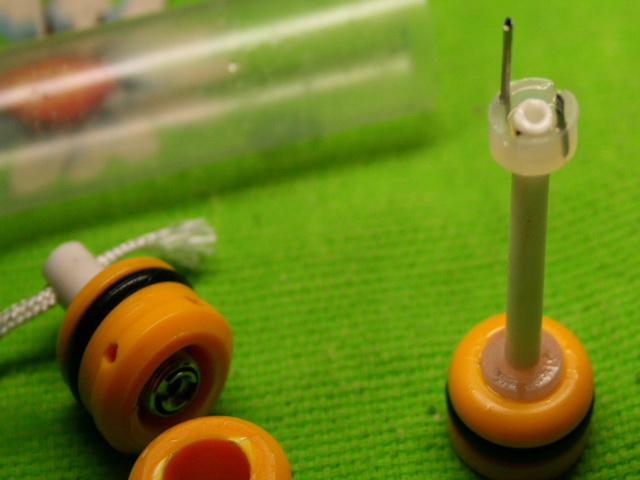

Вложение 39570 воздуховод- палочка от чупа-чупса, крепление воздуховода- 2 силиконовые крышки от CE2.
Вложение 39574
Подача жижи из бака по игле, которая была в комплекте со шприцом.

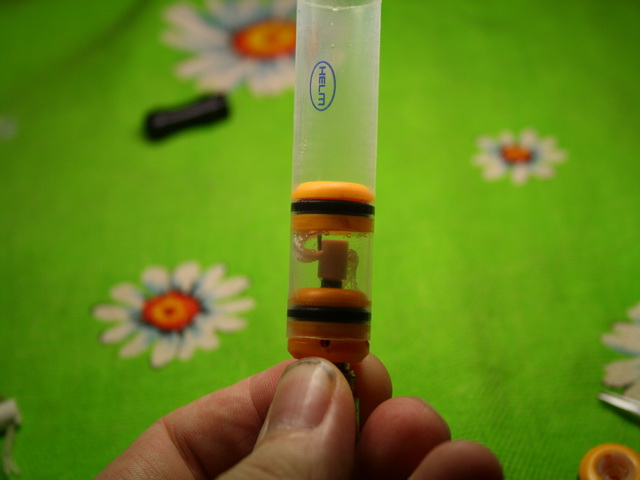

(Внесены изменения.подробности в продолжении) Вложение 39576

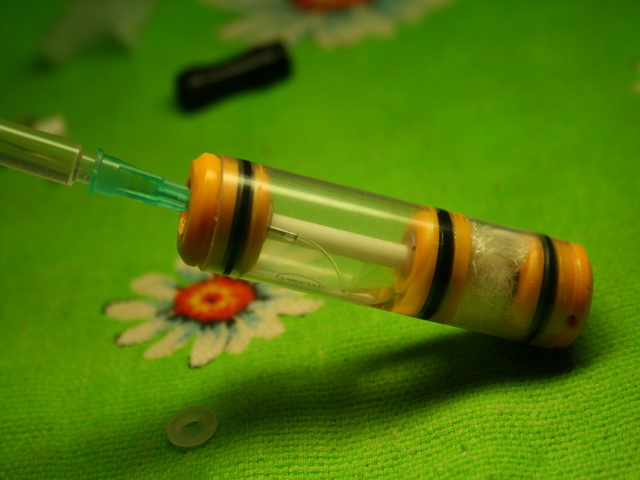

Заправка через верх, как у CE2.
Вложение 39569Вложение 39577

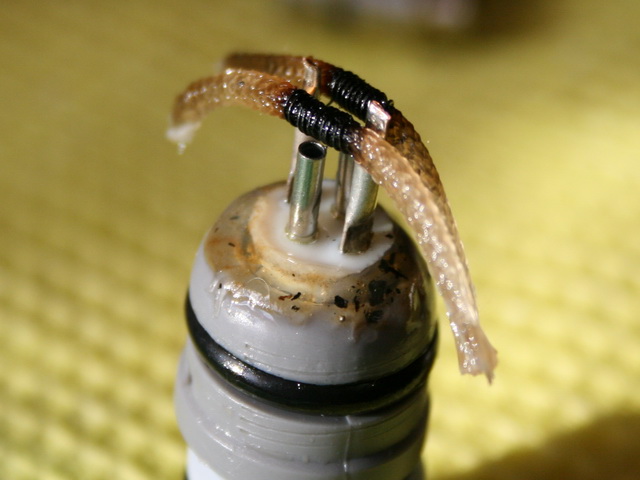

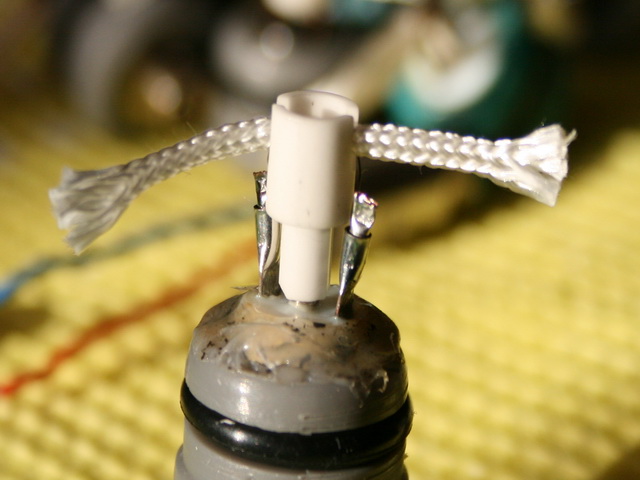

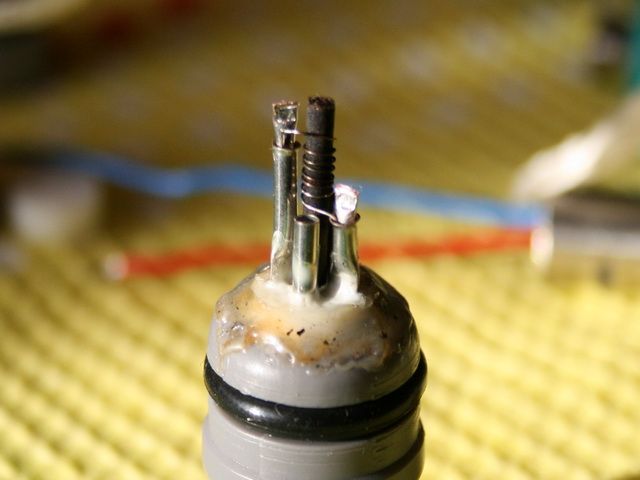

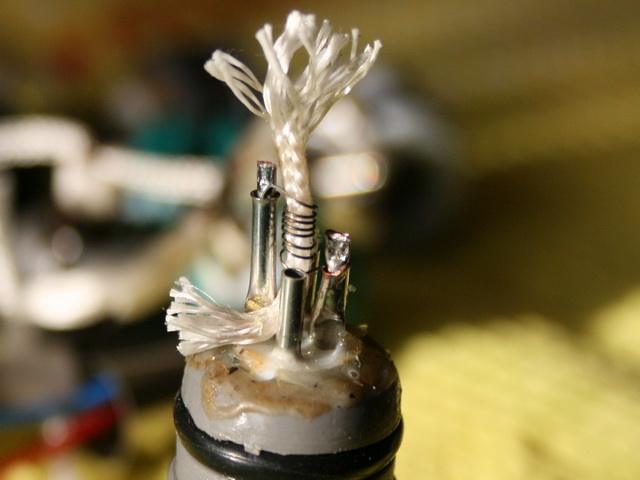

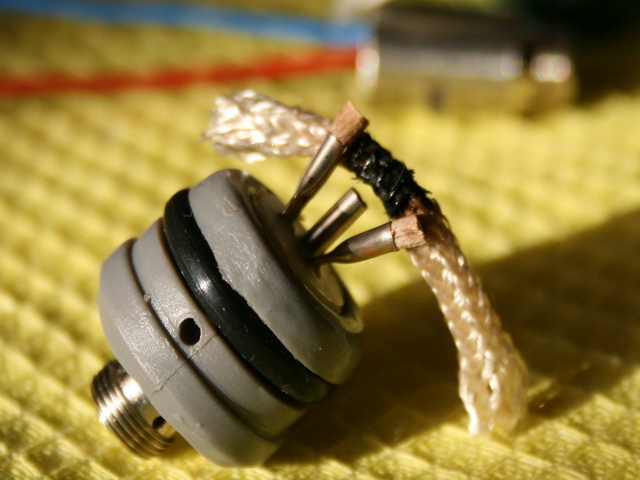

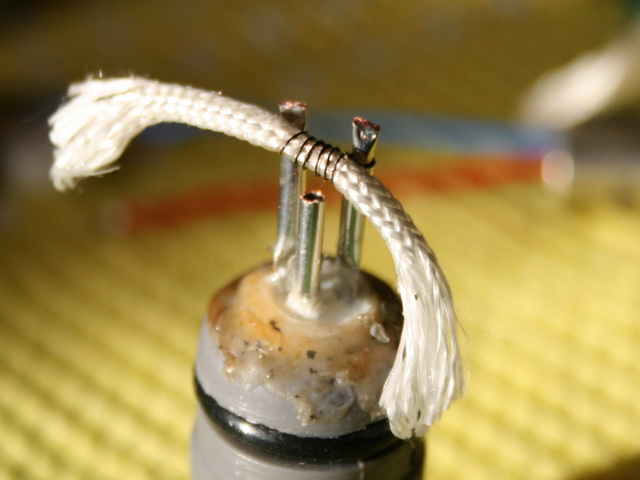

Спираль и чашка быстросъёмные, без паек. Здесь описано всё в подробностях.

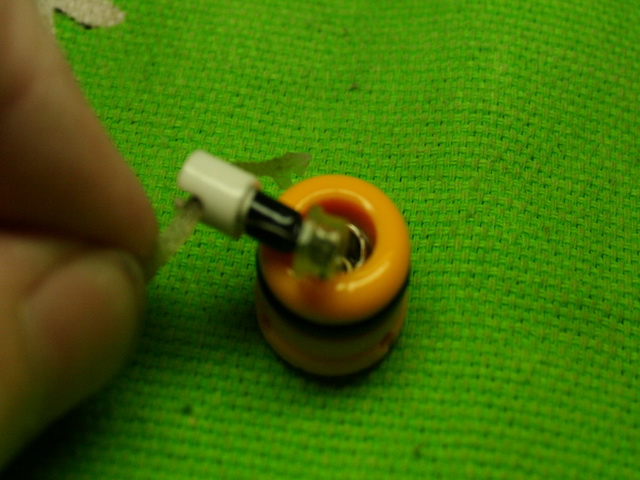

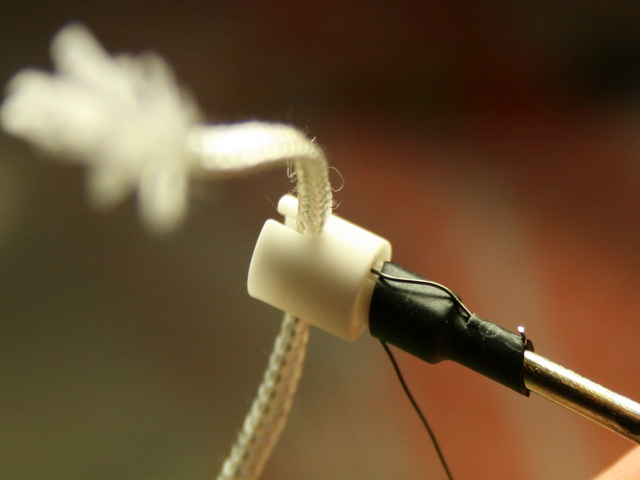

http://www.ecigtalk.ru/forum/f44/t9040-p3.html Вложение 39573Вложение 39566

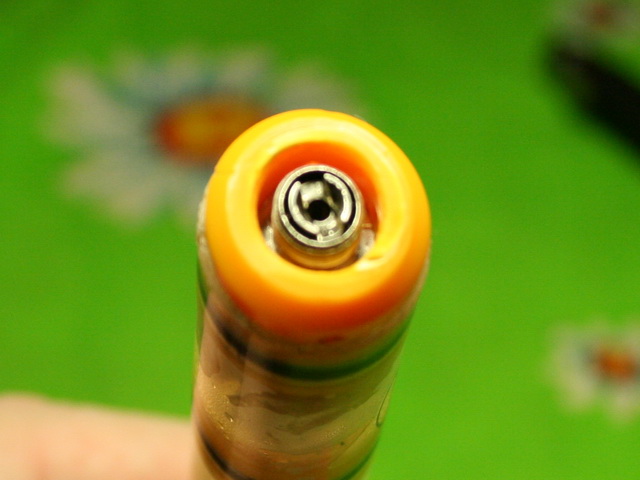

Коннектор запрессовывается на заранее подготовленное место. Клей не применял.
Он утоплен намеренно, дабы не свернуть при переноске на батарее.
Вложение 39568

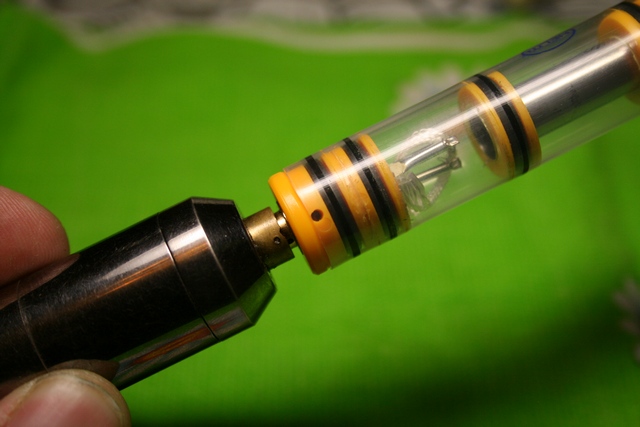

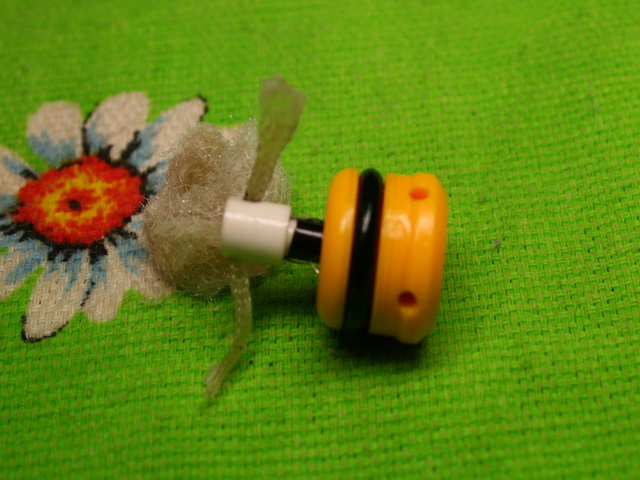

Для нормального поступления воздуха просверлил 4 отверстия.
Вложение 39571
Заглушки и среднюю часть подсверлил до нужного Ø сверлом
В средней части одно заправочное отверстие заткнул куском иглы- шёл перелив.
Вложение 39572

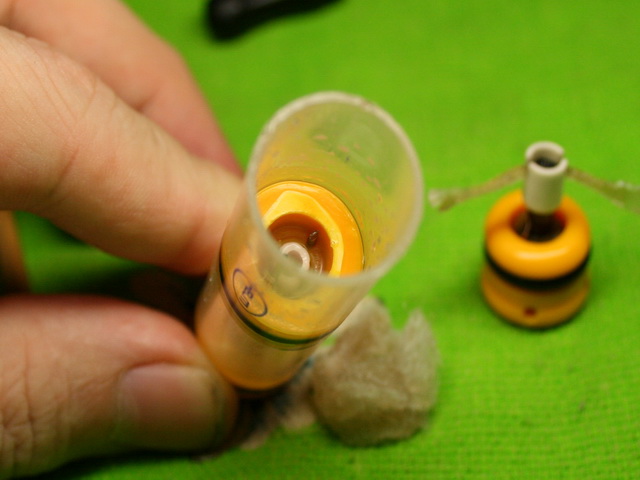

В процессе эксплуатации выявил один непонятный момент: при полной заправке «под крышку»- плохо поступает жидкость на фитиль. Проблему решил установкой «памперса» под чашку испарителя. И лишнюю жидкость подберёт и фитиль подпитает.(От памперса отказался-невозможно контролировать перелив)
Вариант 2(
Идея себя не оправдала.Бешенный тх и неудобная заправка.Если кто то хочет сделать большую дрипку с запасом жижи- велкам. Протечек нет.)

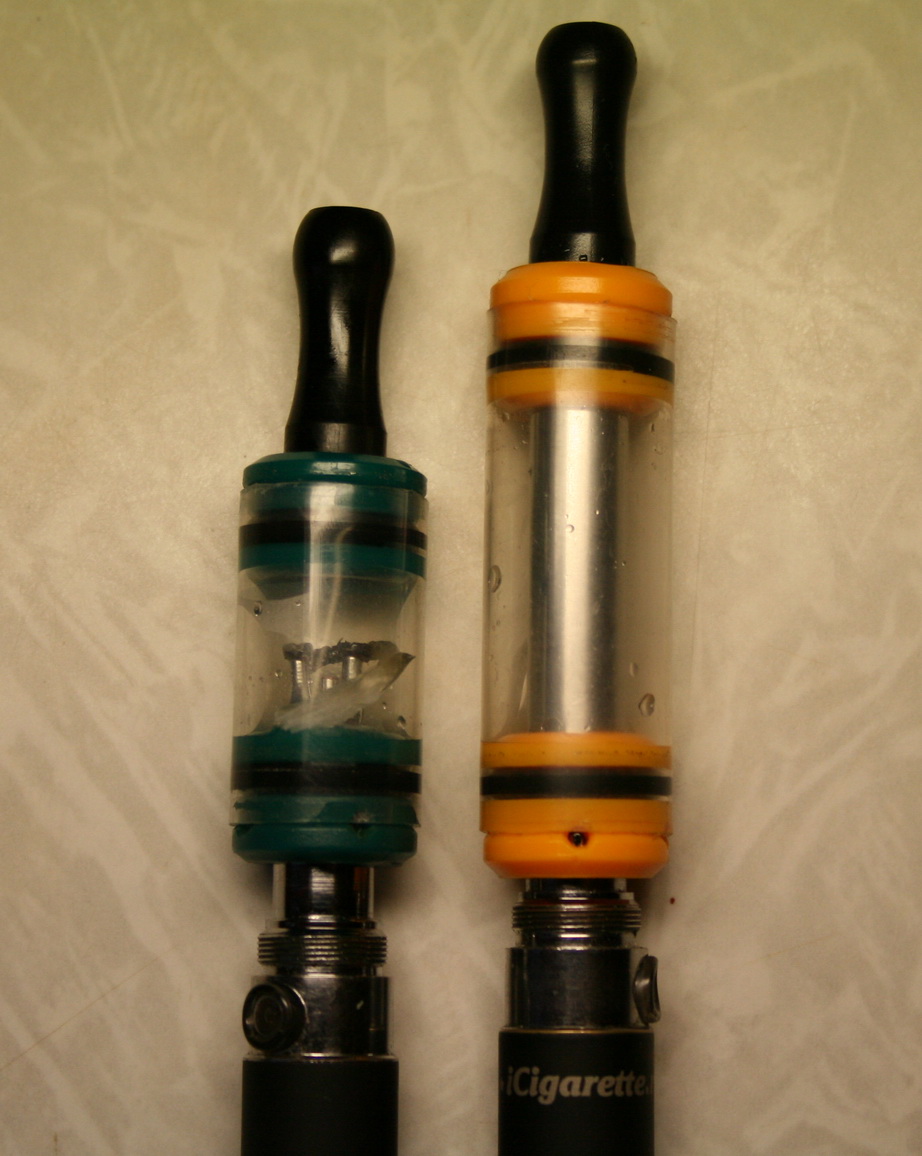

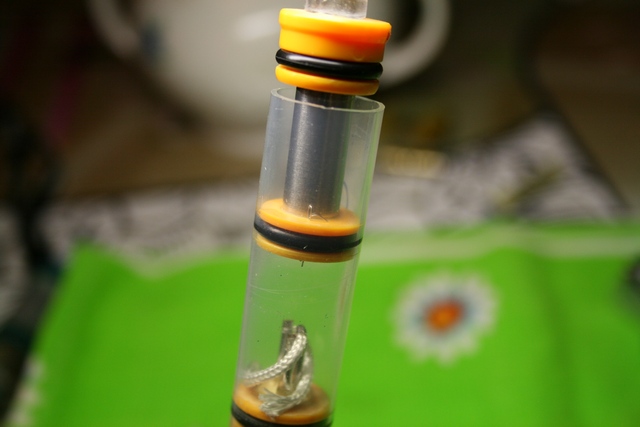

Всё то же самое, кроме центрального воздуховода. Поставил корпус от дукойла.
Вложение 39579
Уменьшился объём бака до 3х мл, но пар более тёплый. Заправка через отверстие подачи жидкости. Вариант не окончательный, требует проверки .
Не выдержал критики. Бешеный ТХ и неудобная заправка.

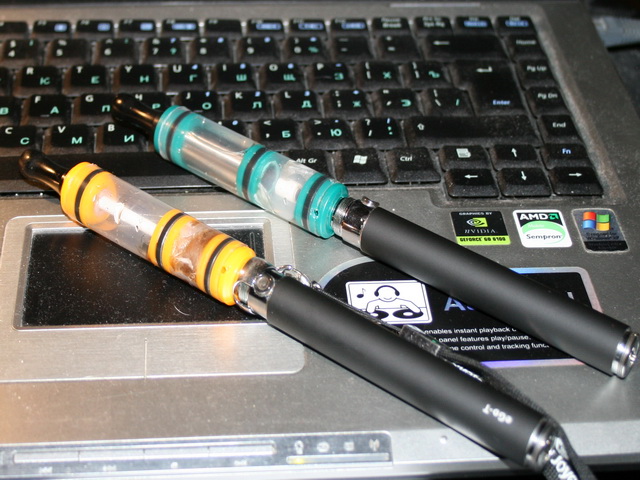

Первый вариант отдал в «слабые женские ручки» . Супруга пока в восторге.
Вложение 39580
