27.04.2015, 14:57
Andreez

Цитата:

Сообщение от Vacuum23rus

Движки, Ардуину, Рампс, контроллеры движков, направляющие, экструдер, устройство подачи, стол, тут можно легко на парашу напороться, а не хочется

С движками проблем нет. Главное по параметрам подобрать.
Рампс и Ардуино - тоже пофиг, в принципе. Я бы посоветовал сразу ЛСД контроллер с картридером взять, чтоб не зависимо от компа печатать.
направляюющие - можно в россии купить тут например. Режут в размер, ТК отправляют.
Экструдер рекомендую с шестеренками, более надежно подает.
Стол - пох, можно и самомоу из текстолита протравить, хотя он и стоит 5 копеек.
Драйверов надо с запасом взять, попалить при сборке можно легко.

---------- Сообщение отправлено в 12:57 ---------- Предыдущее сообщение отправлено в 12:54 ----------

Цитата:

Сообщение от Vacuum23rus

Собирать хочу что-то наподобие этого: Geeetech FDM Me Creator mini 3D Printer MK8 Extruder - Black(1.75mm filament / 0.3mm Nozzle) - Free Shipping - DealExtreme

Я тоже подобный дизайн хотел вторым собрать, но в итоге остановился на дельте.
27.04.2015, 14:59
blindnick

Цитата:

Сообщение от vava-

Капец ,скоро каждый себе дома соберет принтер и будет печатать что хош

как много принтеров (обычных) было у людей в середине 90-ых? у нас в 9-ти этажной общаге был ОДИН(!) ГДРовский матричник 79 года выпуска на ленте для печатных машинок, печатать на струйнике ездили в другой город, а печатать диплом один мажор принёс HP IIp+ стоимостью в подержаный авто в отличном состоянии

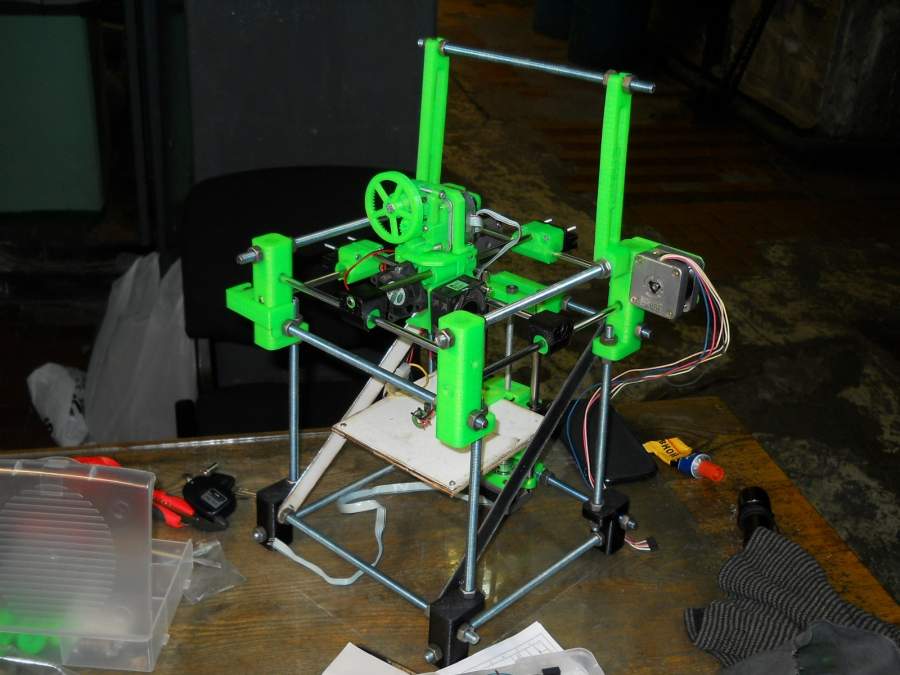

а это 3дэ принтер, напечатаный на 3дэ принтере:D
http://forum.fonarevka.ru/picture.ph...ictureid=12871
27.04.2015, 15:03
Andreez

Цитата:

Сообщение от blindnick

а это 3дэ принтер, напечатаный на 3дэ принтере

Так это основная идея проекта RepRap, то что принтер является самовоспоизводящимся, т.е. большинство деталей для него распечатыватся на нем самом.
27.04.2015, 15:05
blindnick

Цитата:

Сообщение от Andreez

Так это основная идея проекта RepRap, то что принтер является самовоспоизводящимся, т.е. большинство деталей для него распечатыватся на нем самом.

скайнет...
27.04.2015, 15:15
sluchatel

Цитата:

Сообщение от blindnick

скайнет...

..точно...
надо разрушить все 3D принтеры и платы ардуино как носителей интеллекта..
бомбой
27.04.2015, 15:23
Vacuum23rus

Скажите, а это я могу приспособить?

спойлер

http://cs624425.vk.me/v624425652/2f12d/gCEAd4pEloc.jpg
http://cs624425.vk.me/v624425652/2f13f/AoDqtAPxi60.jpg

Маркировка движков pn42l-048-sye8
Есть ремень, шестерни натяжитель направляющая 8мм на 34см
27.04.2015, 15:28
Andreez

Цитата:

Сообщение от Vacuum23rus

Скажите, а это я могу приспособить?

Цитата:

Drive Voltage : 24.0 V
Method : 2-2PDrive IC : UDN2917EB
Surge/Current : / 600 mA / Phase (Peak)
Coil Resistance : 7.0 Ω
Magnet Material : MS70M
Stator Material : SECC

судя по току 600ма - маловато мощности. на ось Z наверняка пойдет, на экструдер - точно нет, на оси X Y сомневаюсь.
Ремни и направляющие - почему нет?
27.04.2015, 15:34
Vacuum23rus

Цитата:

Сообщение от Andreez

на ось Z наверняка пойдет

Можно в принципе парно оба мотора на Z поставить... Еще там 2 оптопары, можно на концевики пустить
27.04.2015, 15:39
blindnick

Цитата:

Сообщение от Vacuum23rus

Скажите, а это я могу приспособить?

руконоги на месте?

Цитата:

в свободное время от заливки мазута в топку котла с помощью электрического насоса, из пары-тройки старых принтеров-сканеров, нескольких резьбовых шпилек, стенки шкафа, фанеры, пригоршни шурупов, гаек, добавив чуток электроники с ДИЛа собрал вот такое чудо-юдо:

Налобник и 3D принтер - Разработка, модификация фонарей и их компонентов - FONAREVKA.RU - Всё о фонарях и осветительной технике
27.04.2015, 15:40
Vacuum23rus

Цитата:

Сообщение от blindnick

руконоги на месте?

Да, из плечев выросли, прямые вродь )))
27.04.2015, 15:55
Andreez

Цитата:

Сообщение от blindnick

Налобник и 3D принтер - Разработка, модификация фонарей и их компонентов - FONAREVKA.RU - Всё о фонарях и осветительной технике

там на картинке, тем не менее, моторы явно не от принтеров))))

Цитата:

Сообщение от Vacuum23rus

Можно в принципе парно оба мотора на Z поставить..

верное решение.

Цитата:

Сообщение от Vacuum23rus

Еще там 2 оптопары, можно на концевики пустить

ага, на ту же ось Z, ибо в отличии от остальных осей там важна точность.

---------- Сообщение отправлено в 13:55 ---------- Предыдущее сообщение отправлено в 13:42 ----------

К слову о моторах, я под дельту вот такие заказал 42HS48-1684
27.04.2015, 15:56
Vacuum23rus

AndreezСпасибо, так где покупать-то все остальное, по али полазал, но нихрена не понял, на ДХе есть немного запчастей, но нет движков толковых, не ебей лезть не хочу... в России дорого... Самое главное, какую и где брать голову с механизмом подачи?
27.04.2015, 16:02
Andreez

Цитата:

Сообщение от Vacuum23rus

Спасибо, так где покупать-то все остальное, по али полазал, но нихрена не понял, на ДХе есть немного запчастей, но нет движков толковых, не ебей лезть не хочу... в России дорого... Самое главное, какую и где брать голову с механизмом подачи?

На Али. ссылок конкретных накидать?
27.04.2015, 16:04
Vacuum23rus

Цитата:

Сообщение от Andreez

На Али. ссылок конкретных накидать?

Если можно, все что может пригодится ))
27.04.2015, 16:30
Andreez

ремень с шестернками
ардуинка
РАМПС
драйверы
голова - можно еще порыть, но такого плана. сопло 0.3мм, под пластик 1.75мм (можно прикупить сменных сопел разного диаметра)
На движки ссылку кидал уже. Можно и на Али. но здорово дороже.

блок питания

по экструдеру - может имеет смысл посмотреть на боуден, т.е. со шлангом, т.к. в вашем конструктиве масса подвижных частей и так очень большая, имеет смысл разгрузить.

еще нужны линейные подшипники LM8UU, их не проблема на али найти. Ну и пластик-фанера.

---------- Сообщение отправлено в 14:20 ---------- Предыдущее сообщение отправлено в 14:15 ----------

экстудер, один из. Может есть лучше/дешевле

---------- Сообщение отправлено в 14:30 ---------- Предыдущее сообщение отправлено в 14:20 ----------

Ремень с шестеренками еще раз, более правильное количество, по предыдущей ссылке слишком дофига - это я на 2 принтера присмотрел)))
27.04.2015, 16:48
Andreez

Цитата:

Сообщение от vava-

что такое ардуинка?

В данном контексте это
27.04.2015, 17:08
Vacuum23rus

Andreez Спасибо за помощь!
27.04.2015, 17:42
blindnick

за всеми 3дэ принтерами следит госдеп?
27.04.2015, 19:43
bmp

Долго думал. :think:Понял, что в мои 57 начинать изучение всего вышеизложенного поздновато :xz:
27.04.2015, 21:09
Andreez

Цитата:

Сообщение от vava-

капец вы сами все это собираете,е-маё

Еще и не такое собираем:D
